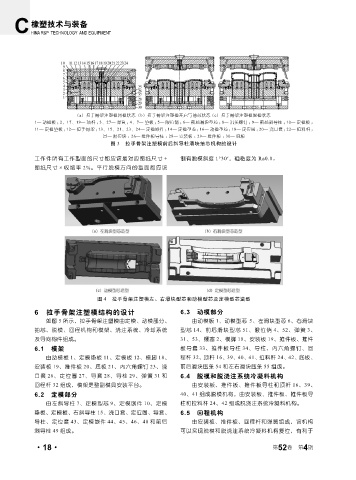

（a）拉手骨架注塑模闭模状态（b）拉手骨架注塑模开启与抽芯状态 （c）拉手骨架注塑模脱模状态
1— 动模板 ； 2、17、19— 顶杆 ； 3、27— 弹簧 ； 4、7— 垫板 ； 5— 限位销 ； 6— 前后滑块型芯 ； 8— 沉头螺钉 ； 9— 前后斜导柱 ； 10— 定模板 ；
11— 定模垫板 ； 12— 拉手骨架 ； 13、15、21、23、24— 定模嵌件 ； 14— 定模型芯 ； 16— 动模型芯 ； 18— 定位圈 ； 20— 浇口套 ； 22— 拉料杆 ；
25— 限位块 ； 26— 推件板导柱 ； 28— 安装板 ； 29— 推件板 ； 30— 底板
图 3 拉手骨架注塑模前后斜导柱滑块抽芯机构的设计

工作件所有工作型面的尺寸都应该是对应图纸尺寸 + 制有脱模斜度 1°30′，粗糙度为 Ra0.8。

图纸尺寸 × 收缩率 2%。平行脱模方向的型面都应该

图 4 拉手骨架注塑模左、右滑块型芯和动模型芯及定模型芯造型
6 拉手骨架注塑模结构的设计 6.3 动模部分
如图 5 所示，拉手骨架注塑模由定模、动模部分、 由动模板 1、动模型芯 5、左滑块型芯 6、右滑块
抽芯、脱模、回程机构和模架、浇注系统、冷却系统 型芯 14、前后滑块型芯 51、限位销 4、52、弹簧 3、
及导向构件组成。 31、53、螺塞 2、模脚 18、安装板 19、推件板、推件
6.1 模架 板导套 33、推件板导柱 34、导柱、内六角螺钉、回
由动模板 1、定模垫板 11、定模板 12、模脚 18、 程杆 32、顶杆 16、39、40、41、拉料杆 24、42、底板、
安装板 19、推件板 20、底板 21、内六角螺钉 23、浇 前后滑块压条 54 和左右滑块压条 55 组成。
口套 26、定位圈 27、导套 28、导柱 29、弹簧 31 和 6.4 脱模和脱浇注系统冷凝料机构
回程杆 32 组成，模架是整副模具安装平台。 由安装板、推件板、推件板导柱和顶杆 16、39、
6.2 定模部分 40、41 组成脱模机构，由安装板、推件板、推件板导
由左斜导柱 7、定模型芯 9、定模嵌件 10、定模 柱和拉料杆 24、42 组成脱浇注系统冷凝料机构。
垫板、定模板、右斜导柱 15、浇口套、定位圈、导套、 6.5 回程机构
导柱、定位套 43、定模嵌件 44、45、46、48 和前后 由安装板、推件板、回程杆和弹簧组成，该机构
斜导柱 49 组成。 可以实现脱模和脱浇注系统冷凝料机构复位，有利于
