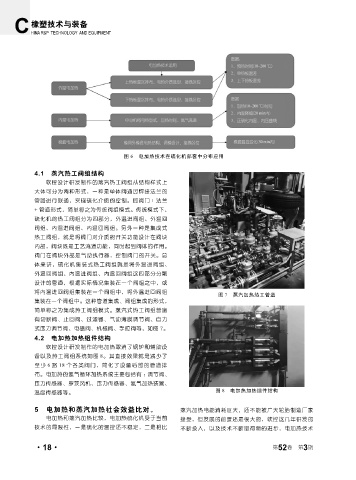

图 6 电加热技术在硫化机部套中分布应用
4.1 蒸汽热工阀组结构
软控设计研发制作的蒸汽热工阀组从结构样式上
大体可分为两种形式，一种是单体阀通过焊接法兰的
管路进行联通，实现硫化介质的控制。即阀门 + 法兰
+ 管道形式，简单称之为传统阀组模式。传统模式下，
硫化机的热工阀组分为四部分，外温进阀组、外温回
阀组、内温进阀组、内温回阀组。另外一种是集成式
热工阀组，就是将阀门对介质的开关功能设计在阀块
内部，阀块既是工艺流道功能，同时起到阀体的作用。
阀门在阀块外部是气动执行器，控制阀门的开关。总
体来讲，硫化机集装式热工阀组就是将外温进阀组、
外温回阀组、内温进阀组、内温回阀组这四部分分散
设计的管道，根据实际情况集装在一个阀组之中，或
将内温进回阀组集装在一个阀组中，将外温进回阀组
图 7 蒸汽加热热工管道
集装在一个阀组中。这种管道集成、阀组集成的形式，
简单称之为集成热工阀组模式。蒸汽式热工阀组普遍
有切断阀、止回阀、过滤器、气动薄膜调节阀、自力
式压力调节阀、电磁阀、机械阀、手拉阀等，如图 7。
4.2 电加热加热组件结构
软控设计研发制作的电加热取消了锅炉和辅助设
备以及热工阀组系统如图 8。其直接效果就是减少了
至少 6 路 18 个各类阀门，简化了设备后部的管道排
布。电加热的氮气循环加热系统主要包括有 ：调节阀、
压力传感器、罗茨风机、压力传感器、氮气加热装置、
温度传感器等。 图 8 电加热加热组件结构
5 电加热和蒸汽加热社会效益比对。 蒸汽加热电能消耗巨大，还不能被广大轮胎制造厂家
电加热和蒸汽加热比较，电加热硫化机受于当前 接受，但发展的前景还是很大的，软控这几年研发的
技术的局限性，一是硫化的温控还不稳定，二是相比 不断投入，以及技术不断取得新的进步，电加热技术
