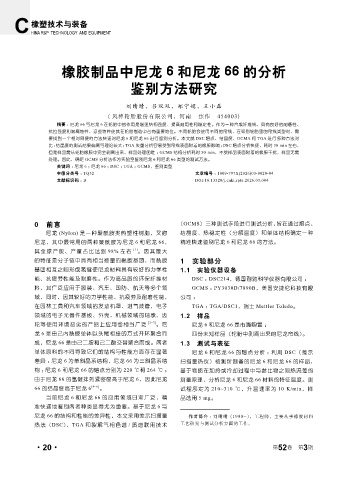

Page 66 - 《橡塑技术与装备》2026年3期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

橡胶制品中尼龙 6 和尼龙 66 的分析

鉴别方法研究

刘晴晴，吕双双，郑宁娟，王小磊
( 风神轮胎股份有限公司，河南 焦作 454003)
摘要 ： 尼龙 66 与尼龙 6 在轮胎中的作用是增强结构强度、提高耐用性和稳定性 。作为一种合成纤维线，具有良好的耐磨性、
抗拉强度和耐腐蚀性，这些特性使其在轮胎制造中占有重要地位。不同轮胎会使用不同的帘线，在鉴别轮胎里的帘线类型时，需
要找到一个相对简便的方法快速对尼龙 6 和尼龙 66 进行鉴别分析。本文就 DSC 熔点、结晶度、GCMA 和 TGA 进行多种方法对
比：结晶度的测试结果偏离与理论较大； TGA 失重分析容易受到帘线表面附着的橡胶影响； DSC 熔点分析快捷，耗时 30 min 左右，
但是样品需从轮胎橡胶中完全剥离出来，样品处理困难 ； GCMS 结构分析耗时 50 min，不受样品表面附着的橡胶干扰，样品无需
处理。因此，确定 GCMS 分析法作为实验室鉴别尼龙 6 和尼龙 66 类型的测试方法。
关键词 ： 尼龙 6 ；尼龙 66 ； DSC ； TGA ； GCMS，鉴别类型
中图分类号 ： TQ32 文章编号 ： 1009-797X(2026)03-0020-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2026.03.004

0 前言 （GCMS）三种测试手段进行测试分析，旨在通过熔点、
尼龙 (Nylon) 是一种聚酰胺类热塑性树脂，又称 结晶度、热稳定性（分解温度）和单体结构确定一种
尼龙，其中最常用的两种聚酰胺为尼龙 6 和尼龙 66， 精准快速鉴别尼龙 6 和尼龙 66 的方法。
其全球产能、产量占比达到 98% 左右 [1] 。因其最大
的特征是分子链中具有相当数量的酰胺基团，而酰胺 1 实验部分
基团相互之间形成氢键使尼龙材料具有较好的力学性 1.1 实验仪器设备
能、抗疲劳性能及耐磨性。作为高品质的环保纤维材 DSC ： DSC214，德国耐驰科学仪器有限公司 ；
料，其广泛应用于服装、汽车、国防、航天等多个领 GCMS ： PY3030D/7890B，美国安捷伦科技有限
域，同时，因其较好的力学性能、抗疲劳及耐磨性能， 公司 ；
在园林工具和汽车领域的发动机罩、进气歧管，电子 TGA ： TGA/DSC1，瑞士 Mettler Toledo。
领域的电子元器件基板、外壳，机械领域的轴承、齿 1.2 样品
轮等使用环境恶劣的产品上应用也相当广泛 [2~3] 。尼 尼龙 6 和尼龙 66 是市面购置 ；
龙 6 是由己内酰胺单体以头尾相接的方式开环聚合而 四份未知样品（轮胎中剥离出来的尼龙帘线）。
成，尼龙 66 是由己二胺和己二酸交替聚合而成。两者 1.3 测试与表征
单体原料的不同导致它们的结构与性能方面存在显著 尼龙 6 和尼龙 66 的熔点分析 ：利用 DSC（差示
差异 ：尼龙 6 为单斜晶系结构，尼龙 66 为三斜晶系结 扫描量热仪）检测所制备的尼龙 6 和尼龙 66 的样品，
构 ；尼龙 6 和尼龙 66 的熔点分别为 220 ℃和 264 ℃； 基于物质在加热或冷却过程中与参比物之间热流差的
由于尼龙 66 的氢键排列紧密度高于尼龙 6，因此尼龙 测量原理，分析尼龙 6 和尼龙 66 材料的特征温度。测
66 的结晶度高于尼龙 6 [4~6] 。 试程序定为 210~310 ℃，升温速率为 10 K/min，样
当前尼龙 6 和尼龙 66 的应用领域日渐广泛，精 品选用 5 mg。
准快速地鉴别两者种类显得尤为重要。基于尼龙 6 与
尼龙 66 的结构和性能的差异性，本文采用差示扫描量 作者简介 ：刘晴晴（1990-），工程师，主要从事橡胶材料
热 法（DSC）、TGA 和裂解气相色谱 / 质谱联用技术 工艺研究与测试分析方面的工作。

3
·20· 第 52 卷 第 期
