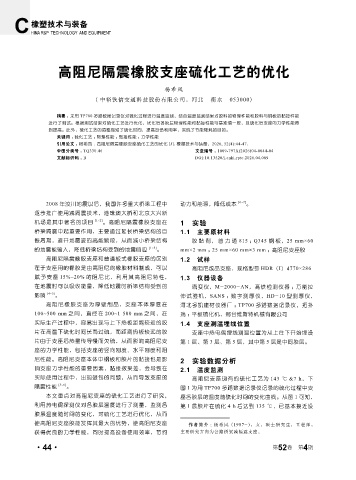

Page 96 - 《橡塑技术与装备》2026年4期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

高阻尼隔震橡胶支座硫化工艺的优化

杨希凤
( 中裕铁信交通科技股份有限公司，河北 衡水 053000)

摘要 ： 采用 TP700 多路数据记录仪对硫化过程进行温度监测，结合温度监测结果对胶料的物理性能和胶料与钢板的黏接性能
进行了测试。根据测试结果对硫化工艺进行优化，优化后各胶层物理性能和黏接性能与基准值一致，且硫化后支座的力学性能得
到提高。此外，硫化工艺的调整缩短了硫化时间，提高设备利用率，实现了节能降耗的目的。
关键词 ： 硫化工艺 ；物理性能 ；黏接性能 ；力学性能
引用论文 ： 杨希凤 . 高阻尼隔震橡胶支座硫化工艺的优化 [J]. 橡塑技术与装备，2026, 52(4):44-47.
中图分类号 ： TQ330.46 文章编号 ： 1009-797X(2026)04-0044-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2026.04.009

2008 年汶川地震以后，我国许多重大桥梁工程中 动力和能源，降低成本 [6~7] 。
逐步推广使用减隔震技术，港珠澳大桥和北京大兴新
机场是其中著名的项目 [1~2] 。高阻尼隔震橡胶支座在 1 实验
桥梁隔震中起重要作用，主要通过延长桥梁结构的自 1.1 主要原材料
振周期，避开地震波的高能频段，从而减小桥梁结构 胶黏剂，普力通 815 ； Q345 钢 板，25 mm×60
的地震能输入，降低桥梁结构受到的地震响应 [1~3] 。 mm×2 mm ； 25 mm×60 mm×3 mm ；高阻尼支座胶
高阻尼隔震橡胶支座和普通板式橡胶支座的区别 1.2 试样
在于支座用的橡胶是由高阻尼的橡胶材料制成，可以 高阻尼成品支座，规格型号 HDR（Ⅰ）d770×286
赋予支座 15%~20% 的阻尼比，利用其高阻尼特性， 1.3 仪器设备
在地震时可以吸收能量，降低地震时桥梁结构受到的 流变仪，M-2000-AN，高铁检测仪器 ；万能拉
影响 [4~5] 。 伸试验机，SANS ；数字测厚仪，HD-10 型测厚仪，
高 阻尼 橡 胶 支座 为 厚壁 制 品， 支座 本 体 厚度 在 河北多凯建材仪器厂 ； TP700 多路数据记录仪，拓扑
100~500 mm 之间，直径在 200~1 500 mm 之间，在 瑞 ；平板硫化机，邢台维斯特机械有限公司
实际生产过程中，容易出现与上下热板距离较近的胶 1.4 支座测温埋线位置
片在高温下硫化时间长而过硫，而距离热板较远的胶 支座中热电偶埋线测温位置为从上往下开始埋设
片由于支座后热量传导慢而欠硫，从而影响高阻尼支 第 1 层、第 3 层、第 5 层，其中第 5 层是中间胶层。
座的力学性能，包括支座的竖向刚度、水平刚度和阻
尼性能。高阻尼支座本体中钢板和胶片的黏接也是影 2 实验数据分析
响支座力学性能的重要因素，黏接效果差，会导致在 2.1 温度监测
实际使用过程中，出现鼓包的问题，从而导致支座的 高阻尼支座现有的硫化工艺为 143 ℃ &7 h，下
隔震性能 [5~6] 。 图 1 为用 TP700 多路数据记录仪记录的硫化过程中支
本文重点对高阻尼支座的硫化工艺进行了研究， 座各胶层的温度随硫化时间的变化曲线。从图 1 可知，
利用热电偶探测仪对各胶层温度进行了测量，监测各 第 1 层胶片在硫化 4 h 后达到 135 ℃，已基本接近设
胶层温度随时间的变化，对硫化工艺进行优化，从而
使高阻尼支座胶能发挥其最大的优势，使高阻尼支座 作者简介 ：杨希凤（1987-），女，硕士研究生，工程师，
获得优良的力学性能，同时提高设备使用效率，节约 主要研究方向为公路桥梁减隔震支座。

4
·44· 第 52 卷 第 期
