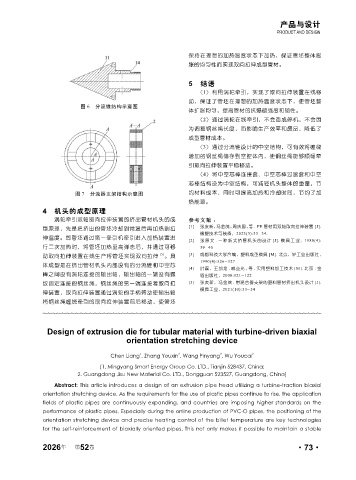

保持在理想的加热温度状态下加热，保证管坯整体膨
胀的均匀性而实现双向拉伸成型管材。

5 结语
（1）利用涡轮牵引，实现了取向拉伸装置在线移
动，保证了管坯在理想的加热温度状态下，使管坯整
图 6 分流锥结构示意图
体扩胀均匀，提高管材的抗爆破强度和韧性。
（2）通过涡轮在线牵引，不会造成停机，不会因
为调整钢丝绳长度，而影响生产效率和废品，降低了
成型管材成本。
（3）通过分流锥设计的中空结构，可有效将缠绕
增加的钢丝绳储存到空腔体内，使钢丝绳能够顺畅牵
引取向拉伸装置平稳移动。
（4）将中空芯棒连接套、中空芯棒过渡套和中空
芯棒结构设为中空结构，可减轻机头整体的重量，节
图 7 分流器支架结构示意图 约材料成本，同时可提高加热和冷却时间，节约了加
热能源。
4 机头的成型原理
涡轮牵引双轴取向拉伸装置的挤出管材机头的成 参考文献 ：
型原理，先是把挤出的管坯冷却到常温后再加热到拉 [1] 张友新，冯金茂，周庆国，等 . PE 管材用双轴取向拉伸装置 [J].
橡塑技术与装备，2023(3):33-34.
伸温度。即管坯通过第一牵引机牵引进入加热装置进
[2] 张原文 . 一种新式挤管机头的设计 [J]. 模具工业，1989(4):
行二次加热时，将管坯加热至高弹态后，并通过可移 39-40
动取向拉伸装置在线生产将管坯实现双向拉伸 [5] 。具 [3] 成都科技大学合编，塑料成型模具 [M]. 北京，轻工业出版社，
1990(4):326-327
体成型是在挤出管材机头内部设有的分流锥和中空芯
[4] 叶蕊，王加龙 . 戚亚光 , 等 . 实用塑料加工技术 [M]. 北京 : 金
棒之间设有涡轮连接的输出轴，输出轴的一端设有螺 盾出版社，2000:121-122
纹固定连接的钢丝绳，钢丝绳的另一端连接着取向拉 [5] 张友新，冯金茂 . 带混合器支架的塑料管材挤出机头设计 [J].
模具工业，2021(10):53-54
伸装置，取向拉伸装置通过涡轮的手柄转动使输出轴
将钢丝绳缠绕牵引的取向拉伸装置前后移动，使管坯

Design of extrusion die for tubular material with turbine-driven biaxial
orientation stretching device

Chen Liang , Zhang Youxin , Wang Pinyang , Wu Youcai 2
2
2
1
(1. Mingyang Smart Energy Group Co. LTD., Tianjin 528437, China;
2. Guangdong Jisu New Material Co. LTD., Dongguan 523527, Guangdong, China)
Abstract: This article introduces a design of an extrusion pipe head utilizing a turbine-traction biaxial
orientation stretching device. As the requirements for the use of plastic pipes continue to rise, the application
fields of plastic pipes are continuously expanding, and countries are imposing higher standards on the
performance of plastic pipes. Especially during the online production of PVC-O pipes, the positioning of the
orientation stretching device and precise heating control of the billet temperature are key technologies
for the self-reinforcement of biaxially oriented pipes. This not only makes it possible to maintain a stable
