Page 63 - 《橡塑技术与装备》2025年10期
P. 63
车用制品技术与应用
TECHNOLOGY AND APPLICATION OF AUTOMATIVE PRODUCTS

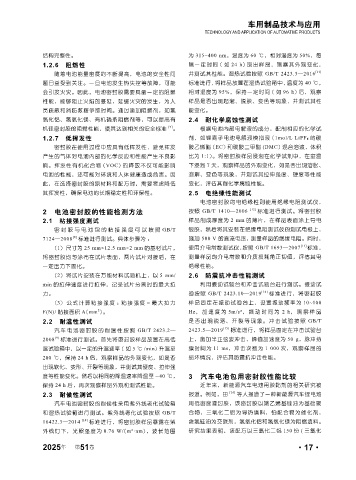

结构完整性。 为 315~400 nm，温度为 60 ℃，相对湿度为 50%，每
1.2.6 阻燃性 隔 一 定 时 间 ( 如 24 h) 取 出 样 品， 观 察 其 外 观 变 化，
随着电池能量密度的不断提高，电池的安全性问 并测试其性能。湿热试验按照 GB/T 2423.3—2016 [11]
题日益受到关注。一旦电池发生热失控等故障，可能 标准进行，将样品放置在湿热试验箱中，温度为 40 ℃，
会引发火灾。因此，电池密封胶需要具备一定的阻燃 相对湿度为 95%，保持一定时间 ( 如 96 h) 后，观察
性能，能够阻止火焰的蔓延，延缓火灾的发生，为人 样品是否出现起泡、脱胶、变色等现象，并测试其性
员疏散和消防救援争取时间。通过添加阻燃剂，如氢 能变化。
氧化铝、氢氧化镁、有机磷系阻燃剂等，可以提高有 2.4 耐化学腐蚀性测试
机硅密封胶的阻燃性能，使其达到相关的安全标准 [7] 。 根据电池内部电解液的成分，配制相应的化学试
1.2.7 低挥发性 剂，如锂离子电池电解液模拟液 (1mol/L LiPF₆ 的碳
密封胶在使用过程中应具有低挥发性，避免挥发 酸乙烯酯 (EC) 和碳酸二甲酯 (DMC) 混合溶液，体积
产生的气体对电池内部的化学反应和性能产生不良影 比为 1:1)。将密封胶样品浸泡在化学试剂中，在室温
响。挥发性有机化合物 (VOC) 的释放不仅可能影响 下浸泡 7 天，观察样品的外观变化，如是否出现溶胀、
电池的性能，还可能对环境和人体健康造成危害。因 溶解、变色等现象，并测试其拉伸强度、硬度等性能
此，在选择密封胶的原材料和配方时，需要考虑降低 变化，评估其耐化学腐蚀性能。
其挥发性，确保电池的长期稳定性和环保性。 2.5 电绝缘性能测试
电池密封胶的电绝缘性则使用绝缘电阻测试仪，
2 电池密封胶的性能检测方法 按照 GB/T 1410—2006 [12] 标准进行测试。将密封胶
2.1 粘接强度测试 样品制成厚度为 2 mm 的薄片，在样品表面涂上导电
密封胶 与电池包 的粘接强 度可以按 照 GB/T 银胶，然后将其安装在绝缘电阻测试仪的测试电极上，
7124—2008 [8] 标准进行测试。具体步骤为 ： 施加 500 V 的直流电压，测量样品的绝缘电阻。同时，
（1）尺寸为 25 mm×12.5 mm×2 mm 的基材试片， 使用介电常数测试仪，按照 GB/T 1693—2007 [13] 标准，
将密封胶均匀涂布在试片表面，两片试片对接后，在 测量样品的介电常数和介质损耗角正切值，评估其电
一定压力下固化。 绝缘性能。
（2）将试片安装在万能材料试验机上，以 5 mm/ 2.6 防震抗冲击性能测试
min 的拉伸速度进行拉伸，记录试片分离时的最大拉 利用振动试验台和冲击试验台进行测试。振动试
力。 验按照 GB/T 2423.10—2019 [14] 标准进行，将密封胶
（3）公式计算粘接强度 ：粘接强度 = 最大拉力 样品固定在振动试验台上，设置振动频率为 10~100
2
F(N)/ 粘接面积 A(mm )。 Hz，加速度为 5m/s²，振动时间为 2 h，观察样品
2.2 耐温性测试 是否出现脱落、开裂等现象。冲击试验按照 GB/T
汽车电池密封胶的耐温性按照 GB/T 2423.2— 2423.5—2019 [15] 标准进行，将样品固定在冲击试验台
2008 [9] 标准进行测试。首先将密封胶样品放置在高低 上，施加半正弦波冲击，峰值加速度为 50 g，脉冲持
温试验箱中，以一定的升温速率 ( 如 5 ℃ /min) 升温至 续时间为 11 ms，冲击次数为 1 000 次，观察样品的
200 ℃，保持 24 h 后，观察样品的外观变化，如是否 损坏情况，评估其防震抗冲击性能。
出现软化、变形、开裂等现象，并测试其硬度、拉伸强
度等性能变化。然后以相同的降温速率降温至 -40 ℃， 3 汽车电池包用密封胶性能比较
保持 24 h 后，再次观察样品外观和测试性能。 近年来，新能源汽车电池用胶黏剂的相关研究被
2.3 耐候性测试 报道。例如，田 [16] 等人报道了一种新能源汽车锂电池
汽车电池密封胶的耐候性采用紫外线老化试验箱 用低密度灌封胶，该密封胶以端乙烯基硅油为基础聚
和湿热试验箱进行测试。紫外线老化试验按照 GB/T 合物，三氧化二铝为导热填料，铂配合物为催化剂，
16422.3—2014 [10] 标准进行，将密封胶样品暴露在紫 含氢硅油为交联剂，氢氧化铝和氢氧化镁为阻燃填料。
外线灯下，光照强度为 0.76 W/(m²·nm)，波长范围 研究结果表明，该配方以三氧化二铝 150 份 ( 三氧化
2025 第 51 卷 ·17·
年
