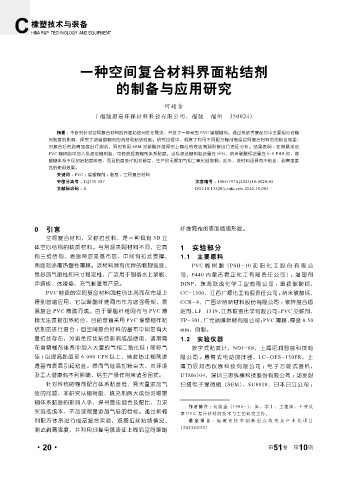

Page 66 - 《橡塑技术与装备》2025年10期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

一种空间复合材料界面粘结剂

的制备与应用研究

何超金
( 福建思嘉环保材料科技有限公司，福建 福州 350024)

摘要 ： 本研究针对空间复合材料的界面粘结剂优化需求，开发了一种新型 PVC 增塑糊剂。通过系统考察配方中主要组分对糊
剂黏度的影响，探究了该增塑糊剂的流变和粘结性能。研究过程中，观察了利用不同配方糊剂制备空间复合材料后的粘丝现象，
对复合后的剥离强度进行测试，同时利用 SEM 对聚酯纤维网布上糊后的表面微观形貌进行表征分析。结果表明 ：在微悬浮法
PVC 糊树脂中加入乳液法糊树脂，可有效提高糊剂体系黏度。当乳液法糊树脂含量在 50%，纳米碳酸钙含量在 5~8 PHR 时，增
塑糊体系不仅初始黏度较高，而且黏度变化相对稳定，生产时无需加气相二氧化硅增稠。此外，该材料还具有不粘丝、剥离强度
高的使用效果。
关键词 ： PVC ；增塑糊剂 ；黏度 ；空间复合材料
中图分类号 ： TQ330.387 文章编号 ： 1009-797X(2025)10-0020-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.10.005

0 引言 纤维网布的表面微观形貌。
空间复合材料，又称拉丝料，是一种具有 3D 立
体空心结构的软质材料。与常规夹网材料不同，它具 1 实验部分
有三维结构，表面两层是基布层，中间有拉丝支撑， 1.1 主要原料
两面则涂覆热塑性薄膜。该材料具有优异的物理强度、 PVC 糊树脂（PSH-10 沈阳化工股份有限公
良好的气密性和尺寸稳定性，广泛用于制备水上浆板、 司，P440 内蒙古君正化工有限责任公司）；增塑剂
冲浪板、体操垫、充气帐篷等产品。 DINP，珠海联成化学工业有限公司 ；重质碳酸钙，
PVC 材质的空间复合材料因性价比高而在市场上 CC-1500，江西广源化工有限责任公司 ；纳米碳酸钙，
得到普遍应用，它以聚酯纤维网布作为增强骨架，表 CCR-4，广西华纳新材料股份有限公司 ；钡锌复合稳
层复合 PVC 薄膜而成。由于聚酯纤维网布与 PVC 薄 定剂， LF-1319，江苏联盟化学有限公司； PVC 交联剂，
膜无法直接加热粘合，目前普遍采用 PVC 增塑糊作粘 TP-301，广元瑞峰新材有限公司； PVC 薄膜，厚度 0.50
结剂层进行复合 ；但空间复合材料的基布中间层有大 mm，自制。
量拉丝存在，为避免拉丝粘结影响成品使用，通常需 1.2 实验仪器
在增塑糊剂体系中加入大量的气相二氧化硅 ( 简称气 数字式黏度计，NDJ-8S，上海尼润智能科技有
硅 ) 以提高黏度至 6 000 CPS 以上，借此防止糊剂渗 限 公司 ；悬臂 式电 动 搅拌 器，LC-OES-150FR， 上
透基布表层引起粘丝。然而气硅添加粉尘大，对环境 海力辰邦西仪器科技有限公司 ；电子万能试验机，
及工人健康有不利影响，给生产操作带来诸多困扰。 UTM6104，深圳三思纵横科技股份有限公司 ；场发射
针对传统的糊剂配方体系黏度低、需大量添加气 扫描电子显微镜（SEM），SU8010，日本日立公司 ；
硅的问题，本研究从糊树脂、填充剂两大成份对增塑
糊体系黏度的影响入手，探寻最佳组合及配比，力求
作者简介 ：何超金（1986-），男，学士，工程师，主要从
实现低成本、不加或微量添加气硅的目标。通过新糊 事 PVC 复合材料的技术与工艺研发工作。
剂配方体系进行成品复合实验，观察拉丝粘结情况、 基金项目 ：福建省技术创新重点攻关及产业化项目
测试剥离强度，并利用扫描电镜表征上糊后空间聚酯 （2023G032）

·20· 第 51 卷 第 10 期
