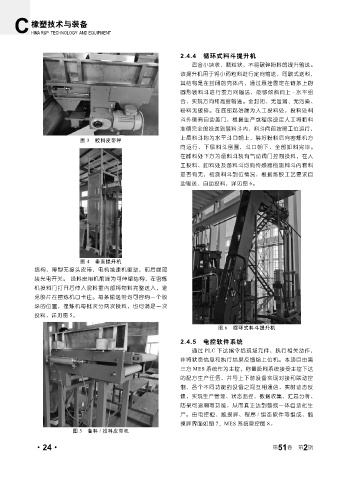

2.4.4 循环式料斗提升机
适合小块状、颗粒状、不易破碎粉料的提升输送。
该提升机用于将小药粒料进行定向输送，间歇式送料，
其结构是在封闭的壳体内，通过悬挂固定在链条上的
圆形装料斗进行变方向输送，能够倾斜向上 - 水平组
合，实现方向和高度输送。全封闭、无泄漏、无污染、
粉料无破碎。在底部起始端为人工投料处，投料处料
斗外侧有自动盖门，根据生产或程序设定人工将粒料
准确完全的投送到装料斗内，料斗向前按照工位运行，
上层料斗均为水平斗口朝上，装好粉料后向密炼机方
图 3 胶料皮带秤
向运行，下层料斗倒置，斗口朝下，全部卸料完毕。
在卸料处下方为备料斗装有气动阀门控制投料，在人
工投料、卸料处及备料斗均有传感器检测料斗内物料
是否有无，检测料斗到位情况，根据炼胶工艺要求自
动输送、自动投料，详见图 6。
图 4 垂直提升机
结构，薄型无接头皮带，电机减速机驱动，前后端部
装光电开关。 投料皮带机前端为可伸缩结构，在密炼
机投料门打开后伸入混料室内部将物料完整送入，避
免胶片在密炼机口卡住。每条输送带均可容纳一个胶
垛的位置，捏炼机每批次分两次投料，也可满足一次
投料，详见图 5。
图 6 循环式料斗提升机
2.4.5 电控软件系统
通过 PLC 下达指令给现场元件，执行相关动作，
并将状态信息和执行结果反馈给上位机。本项目由第
三方 MES 系统作为主控，称量投料系统接受主控下达
的配方生产任务，并与上下游设备实现对接和联动控
制，各个不同功能的设备之间互相通信，实时动态反
馈，实现生产管理、状态监控、数据收集、汇总分析、
防呆可追溯等功能，从而真正达到整线一体自动化生
产。由电控柜、触摸屏、程序 / 组态软件等组成，触
摸屏界面如图 7，MES 系统管控图 8。
图 5 备料 / 投料皮带机
