新技术与新产品
NEW TECHNOLOGIES AND PRODUCTS

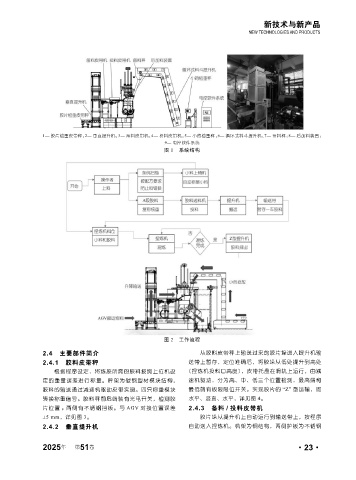

1— 胶片检重皮带秤； 2— 垂直提升机； 3— 备料皮带机； 4— 投料皮带机； 5— 小药检重秤； 6— 循环式料斗提升机； 7— 备料秤； 8— 后加料装置；
9— 电控软件系统
图 1 系统结构
图 2 工作流程
2.4 主要部件简介 从胶料皮带秤上输送过来的胶片垛进入提升机输
2.4.1 胶料皮带秤 送带上暂存，定位准确后，将胶垛从低处提升到高处
根据程序设定，将炼胶所需的胶料按照上位机设 （捏炼机投料口高度），皮带托盘在滑轨上运行，由减
定的重量误差进行称量。秤架为碳钢型材模块结构， 速机驱动，分为高、中、低三个位置检测，最高端和
胶料的输送通过减速机驱动皮带实现。四只称重模块 最低端有极限限位开关。实现胶片的 “Z” 型运输，即
转换称重信号。胶料秤前后端装有光电开关，检测胶 水平、竖直、水平，详见图 4。
片位置 ；两侧有不锈钢挡板。与 AGV 对接位置误差 2.4.3 备料 / 投料皮带机
±5 mm，详见图 3。 胶片垛从提升机上自动运行到输送带上，按程序
2.4.2 垂直提升机 自动送入捏炼机。机架为钢结构，两侧护板为不锈钢
