化设计，不改变客户现有轮辋的结构，改变连接方式，
更换时螺钉无需完全拆掉，实现快速更换轮辋的目的。
改变了以往更换规格时所有连接螺钉需要全部完全拆
掉，螺钉非常容易丢失且更换时间长，效率低的弊端。
1— 下轮辋连接盘 ； 2— 下轮辋 ； 3— 上轮辋 ； 4— 上轮辋连接盘 ；
5— 螺钉

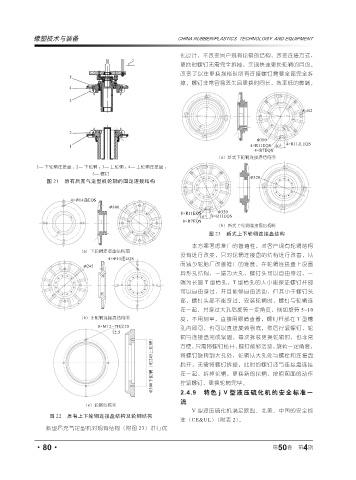

图 21 原有后充气定型机轮辋的固定连接结构
图 23 新式上下轮辋连接盘结构
本方案考虑推广的普遍性，对客户现有轮辋结构
没有进行改变，只对轮辋连接盘的结构进行改善，从
而减少轮胎厂改善推广的难度。在轮辋连接盘上设置
异形孔结构，一端为大孔，螺钉头可以自由穿过，一
端为长圆 T 型槽孔，T 型槽孔的大小能保证螺钉杆部
可以自由穿过，并且能够自由活动，但其小于螺钉头
部，螺钉头部不能穿过。安装轮辋时，螺钉与轮辋连
在一起，其穿过大孔后旋转一定角度，例如旋转 5~10
度，不用测量，直接用眼睛查看，螺钉杆部在 T 型槽
孔内即可，也可以直接旋转到底，然后拧紧螺钉，轮
辋与连接盘完成紧固。每次拆装更换轮辋时，也非常
方便，只需将螺钉松开，螺钉能够活动，旋转一定角度，
将螺钉旋转到大孔处，轮辋从大孔处与螺栓和连接盘
脱开，无需将螺钉拆掉，此时的螺钉还与连接盘连接
在一起，拆掉轮辋，更换新的轮辋，按照前面的动作
拧紧螺钉，更换轮辋完毕。
2.4.9 特色 j V 型液压硫化机的安全标准一
流
V 型液压硫化机满足欧盟、北美、中国的安全标
图 22 原有上下轮辋连接盘结构及轮辋结构
准（CE&UL）（附表 2）。
新型后充气定型机对现有结构（附图 23）进行优
