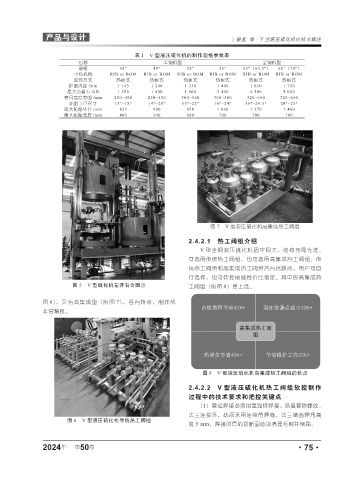

产品与设计 丁振堂 等·V 型液压硫化机的技术概述
表 1 V 型液压硫化机的制作规格参数表
名称 半钢机型 全钢机型
规格 45" 48" 52" 55" 65"（63.5"） 68"（70"）
中心机构 RIB or BOM RIB or BOM RIB or BOM RIB or BOM RIB or BOM RIB or BOM
加热方式 热板式 热板式 热板式 热板式 热板式 热板式
护罩内径 /mm 1 145 1 240 1 330 1 400 1 650 1 750
最大合模力 /kN 1 350 1 800 1 960 2 400 4 500 5 000
模具高度范围 /mm 200~490 250~510 300~560 300~560 320~650 320~650
轮胎子口尺寸 13"~18" 14"~20" 15"~22" 16"~24" 16"~24.5" 20"~25"
最大轮胎外径 /mm 825 900 950 1 000 1 270 1 460
最大轮胎高度 /mm 460 540 660 700 700 700
图 7 V 型液压硫化机高集成热工阀组
2.4.2.1 热工阀组介绍
V 型全钢液压硫化机因空间大，结构布局先进，
可选用传统热工阀组，也可选用高集成热工阀组。传
统热工阀组和高集成热工阀组各有优缺点，用户可自
行选择，也可软控根据性价比指定。其中的高集成热
图 5 V 型硫化机左开右合图示 工阀组（附图 8）是上选。
图 6），又有高集成型（附图 7），各有特点，制作都
非常精良。
图 8 V 型液压硫化机高集成热工阀组的优点
2.4.2.2 V 型液压硫化机热工阀组软控制作
过程中的技术要求和把控关键点
（1）管道焊接必须用氩弧焊焊接，各接管除螺纹、
法兰连接外，必须采用连续角焊缝，法兰端面焊角高
图 6 V 型液压硫化机传统热工阀组
度 5 mm，焊接时管的切断面必须清理毛刺并倒角。
