技术与装备

置功率单位为W。设置发射频率为866.2375MHz。 （3）从仪表读取频偏值。
（2）中央处理单元控制接口单元使控发接口工 （4）中央处理单元控制接口单元释放控发接
作，此时被测客列尾设备处于发射状态。 口，客列尾设备停止发射。
（3）控制仪表读取频率误差值、射频功率值。 （5）将读取到的频偏值与标准值比较，得到
（4）中央处理单元控制接口单元释放控发接 1200Hz频偏测试结论。
口，被测客列尾设备停止发射。 2.3.3 发射失真测试
（5）将读取到的频率误差值，得到最终结果。 发射失真测试如图5。
（6）将读取到的射频功率值作比较判断，得到
最终结果。
2.3.2 发射频偏测试

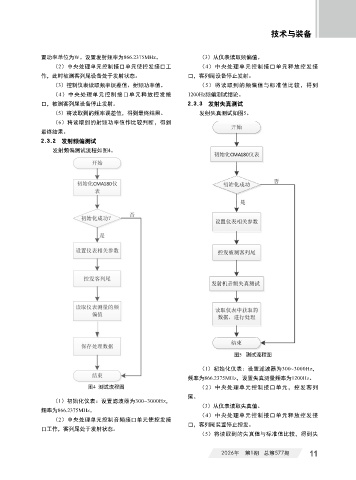

发射频偏测试流程如图4。

图5 测试流程图

（1）初始化仪表：设置滤波器为300~3000Hz，
频率为866.2375MHz，设置失真测量频率为1200Hz。
图4 测试流程图 （2）中央处理单元控制接口单元，控发客列

尾。
（1）初始化仪表：设置滤波器为300~3000Hz，
（3）从仪表读取失真值。
频率为866.2375MHz。
（4）中央处理单元控制接口单元释放控发接
（2）中央处理单元控制音频接口单元使控发接
口，客列尾装置停止控发。
口工作，客列尾处于发射状态。
（5）将读取到的失真值与标准值比较，得到失
