测试与分析
TEST AND ANALYSIS

C—C II B—B D—D
9 28
8 10 27 29
7 11 26 30
6 12
5 13 25
4 14
3 3 15
2 16 16
1 17 24 31
18 23 30
19 22
20 21
II
撤除定模部分后的俯视图 撤除动模部分后的仰视图
48 47 46 45 44 414342 A—A I 36 35 34 33

B B
C C

D D
A I
1— 动模板 ； 2— 动模镶件 ； 3、16、31— 弹簧 ； 4— 隔分筒 ； 5、13— 楔紧块 ； 6、12— 斜滑块 ； 7、11— 斜导柱 ； 8— 定模板 ； 9— 定模垫板 ；
10— 定模镶件 ； 14、37— 限位块 ； 15— 限位销 ； 17、33、44— 螺塞 ； 18— 模脚 ； 19— 安装板 ； 20— 推件板 ； 21— 底板 ；
22、27、47— 内六角螺钉 ； 23— 推板导柱 ； 24— 拉料杆 ； 25— 挡板 ； 26— 浇口套 ； 28— 定位圈 ； 29— 导套 ； 30— 导柱 ； 32— 回程杆 ；
34、35、46— 塞柱 ； 36、48— 冷却水接头 38— 顶杆 ； 39— 动模型芯 ； 40— 顶管 ； 41— 垫块 ； 42— 圆柱销 ； 43— 压板 45— 堵塞
（a）隔分筒注塑模结构二维设计

（b）隔分筒注塑模结构三维造型

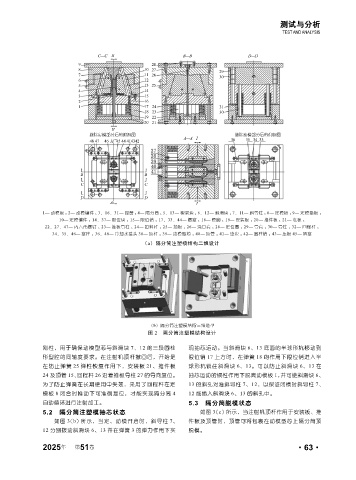

图 2 隔分筒注塑模结构设计

刚性，用于确保动模型芯与斜滑块 7、12 的三段圆柱 现抽芯运动。当斜滑块 6、13 底面的半球形坑移动到
形型腔的同轴度要求。在注射机顶杆撤回后，开始是 限位销 17 上方时，在弹簧 18 的作用下限位销进入半
在防止弹簧 25 弹性恢复作用下，安装板 21、推件板 球形坑锁住斜滑块 6、13。可以防止斜滑块 6、13 在
24 及顶管 15、回程杆 26 沿着推板导柱 27 的导向复位。 抽芯运动的惯性作用下脱离动模板 1，并可使斜滑块 6、
为了防止弹簧在长期使用中失效，采用了回程杆在定 13 的斜孔对准斜导柱 7、12，以保证闭模时斜导柱 7、
模板 8 闭合时推动下可准确复位，才能实现隔分筒 4 12 能插入斜滑块 6、13 的斜孔中。
自动循环进行注射加工。 5.3 隔分筒脱模状态
5.2 隔分筒注塑模抽芯状态 如图 3(c) 所示，当注射机顶杆作用于安装板、推
如图 3(b) 所示，当定、动模开启时，斜导柱 7、 件板及顶管时，顶管可将包裹在动模型芯上隔分筒顶
12 分别拨动斜滑块 6、13 并在弹簧 3 的弹力作用下实 脱模。
