或者调整后续转子体堆焊硬质合金厚度（增加或减
少）；通过转子体精加工后对比分析数据报告能检测转
子体精加工是否合格，能不能达到堆焊硬质耐磨合金
后的设计要求，为后续转子的顺利安装和密炼机的高
效稳定生产运行保驾护航。

3 密炼机总容积检测
3.1 水测法
转子体积对密炼机总容积而言是一个很重要的数

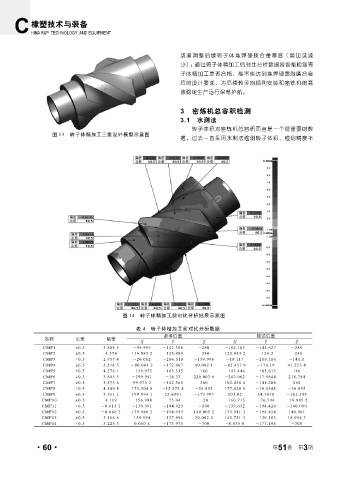

图 13 转子体精加工三维设计模型示意图
据，过去一直采用水测法检测转子体积，检测精度不

图 14 转子体精加工前对比分析结果示意图

表 4 转子体精加工前对比分析数据
参考位置 测试位置
名称 公差 偏差
X Y Z X Y Z
CMP1 ±0.5 3.886 5 -99.999 -142.398 -280 -102.163 -145.627 -280
CMP2 ±0.5 4.374 119.983 2 -125.989 -240 122.953 2 -129.2 -240
CMP3 ±0.5 2.957 4 -20.002 -206.519 -139.998 -19.117 -209.116 -141.1
CMP4 ±0.5 3.514 5 -80.004 2 -172.007 40.002 1 -82.457 9 -174.19 41.253 4
CMP5 ±0.5 4.276 1 -139.975 -103.315 160 -143.446 -105.813 160
CMP6 ±0.5 3.695 5 -199.991 -16.33 220.003 6 -203.062 -17.9844 218.784
CMP7 ±0.5 3.573 6 99.975 2 -142.365 260 102.030 4 -145.288 260
CMP8 ±0.5 4.149 8 173.304 8 -15.573 4 -36.855 177.428 8 -16.0348 -36.855
CMP9 ±0.5 3.561 1 199.994 1 55.6891 -179.997 203.02 54.7078 -181.598
CMP10 ±0.5 4.119 -156.988 -75.04 -20 -160.715 -76.794 -19.985 2
CMP11 ±0.5 -0.613 1 -139.991 -194.923 -160 -139.632 -194.426 -160.006
CMP12 ±0.5 -0.080 2 139.988 2 -194.919 140.000 2 139.941 3 -194.854 140.001
CMP13 ±0.5 3.166 6 139.994 -137.996 20.002 2 142.751 3 -139.183 18.994 3
CMP14 ±0.5 3.225 3 0.000 4 -173.973 -300 -0.035 6 -177.198 -300

3
