加工制造与过程控制
MANUFACTURING AND PROCESS CONTROL

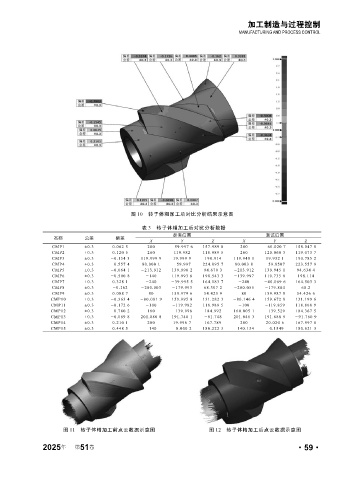

图 10 转子体粗加工后对比分析结果示意图
表 3 转子体粗加工后对比分析数据
参考位置 测试位置
名称 公差 偏差
X Y Z X Y Z
CMP1 ±0.3 0.062 5 280 -59.997 6 157.989 8 280 -60.020 7 158.047 8
CMP2 ±0.3 0.120 5 260 119.982 118.989 5 260 120.068 3 119.073 7
CMP3 ±0.3 -0.154 5 119.999 9 19.999 9 190.914 119.948 1 19.932 1 190.785 2
CMP4 ±0.3 -0.557 4 80.000 1 -59.997 224.095 7 80.003 8 -59.8507 223.557 9
CMP5 ±0.3 -0.064 1 -213.912 139.998 2 94.670 3 -213.912 139.945 1 94.634 4
CMP6 ±0.3 -0.500 8 -140 119.993 6 198.543 3 -139.997 119.735 8 198.114
CMP7 ±0.3 0.328 1 -240 -39.995 5 164.183 7 -240 -40.069 6 164.503 3
CMP8 ±0.3 -0.162 -280.003 -179.993 68.307 2 -280.055 -179.884 68.2
CMP9 ±0.3 0.008 7 80 159.979 6 54.423 9 80 159.987 8 54.426 6
CMP10 ±0.3 -0.363 4 -80.001 9 159.995 8 131.282 3 -80.146 4 159.672 8 131.199 6
CMP11 ±0.3 -0.172 6 -100 -119.982 118.989 5 -100 -119.859 118.868 9
CMP12 ±0.3 -0.780 2 160 -139.996 184.992 160.005 1 -139.529 184.367 5
CMP13 ±0.3 -0.069 8 201.080 8 191.748 1 -91.748 201.046 3 191.688 9 -91.760 9
CMP14 ±0.3 0.210 1 280 19.996 7 167.789 280 20.020 6 167.997 8
CMP15 ±0.3 0.448 5 -140 -0.000 2 180.222 3 -140.134 -0.1549 180.621 3

图 11 转子体精加工前点云数据示意图 图 12 转子体精加工后点云数据示意图
