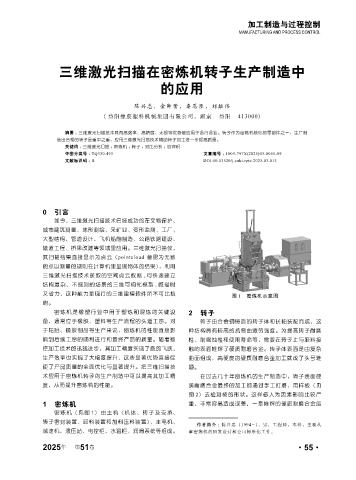

加工制造与过程控制
MANUFACTURING AND PROCESS CONTROL

三维激光扫描在密炼机转子生产制造中

的应用

陈兴忠，金卿蕾，秦恩臣，刘雄伟
( 益阳橡胶塑料机械集团有限公司，湖南 益阳 413000)

摘要 ： 三维激光扫描技术具有高效率、高精度、无损等优势被应用于各行各业。转子作为密炼机核心的零部件之一，生产制
造出合格的转子是重中之重，应用三维激光扫描技术辅助转子加工进一步提高质量。
关键词 ： 三维激光扫描 ；密炼机 ；转子 ；对比分析 ；总容积
中图分类号 ： TQ330.493 文章编号 ： 1009-797X(2025)03-0055-09
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.03.013

0 引言
如今，三维激光扫描技术已经成功的在文物保护、
城市建筑测量、地形测绘、采矿业、变形监测、工厂、
大型结构、管道设计、飞机船舶制造、公路铁路建设、
隧道工程、桥梁改建等领域里应用。三维激光扫描仪，
其扫描结果直接显示为点云（pointcloud 意思为无数
的点以测量的规则在计算机里呈现物体的结果），利用
三维激光扫描技术获取的空间点云数据 , 可快速建立
结构复杂、不规则的场景的三维可视化模型 , 既省时
又省力，这种能力是现行的三维建模软件所不可比拟
图 1 密炼机示意图
的。
密炼机是橡塑行业中用于塑炼和混炼的关键设 2 转子
备，通常位于橡胶、塑料等生产流程的头道工序。对 转子由合金钢铸造的转子体和长轴装配而成，这
于轮胎、橡胶制品等生产来说，密炼机的性能直接影 种结构具有较高的抗弯曲疲劳强度。为提高转子耐磨
响到后续工序的顺利进行和最终产品的质量。随着数 性、耐腐蚀性和使用寿命等，需要在转子上与胶料接
控加工技术的迅猛进步，其加工精度实现了质的飞跃， 触的表面堆焊了硬质耐磨合金。转子体表面是由复杂
生产效率也实现了大幅度提升，这些显著优势直接促 曲面组成，高硬度的硬质耐磨合金加工就成了头号难
使了产品质量的全面优化与显著提升。把三维扫描技 题。
术应用于密炼机转子的生产制造中可以提高其加工精 在过去几十年密炼机的生产制造中，转子表面硬
度，从而提升密炼机的性能。 质耐磨合金最终的加工都通过手工打磨，用样板（见
图 2）去检测棱的形状。这样做人为因素影响比较严
1 密炼机 重，非常容易造成误差，一是堆焊的硬质耐磨合金层
密炼机（见图 1）由主机（机体、转子及支承、
转子密封装置、卸料装置和加料压料装置）、主电机、
作者简介 ：陈兴忠（1994-），男，工程师，本科，主要从
减速机、液压站、电控柜、水温柜、润滑系统等组成。 事密炼机的研发设计和公司标准化工作。
