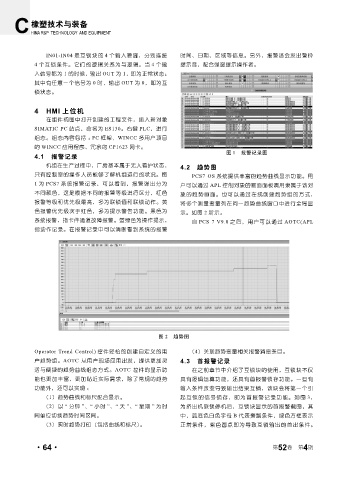

IN01-IN04 是互锁块的 4 个输入管脚，分别连接 时间、日期、区域等信息。另外，报警还会发出警铃
4 个互锁条件。它们的逻辑关系为与逻辑。当 4 个输 提示音，配合弹窗提示操作者。
入信号都为 1 的时候，输出 OUT 为 1，即为正常状态；
其中有任意一个信号为 0 时，输出 OUT 为 0，即为互
锁状态。

4 HMI 上位机
在组件视图中打开创建的工程文件，插入新对象
SIMATIC PC 站点，命名为 ES130。右键 PLC，进行
组态。组态内容包括 ： PC 框架、WINCC 多用户项目
的 WINCC 应用程序、冗余的 CP1623 网卡。
图 1 报警记录图
4.1 报警记录
机组在生产过程中，厂房基本属于无人看护状态， 4.2 趋势图
只有控制室的操作人员能够了解机组运行的状况。图 PCS7 OS 系统提供丰富的趋势曲线显示功能。用
1 为 PCS7 系统报警记录，可以看到，报警弹出分为 户可以通过 APL 控制对象的画面面板调用隶属于该对
不同颜色，这是根据不同的报警等级进行区分，红色 象的趋势画面。也可以通过在线创建趋势组的方式，
报警等级和优先级最高，多为联锁值和联锁动作。黄 将多个测量变量列在同一趋势曲线窗口中进行全局显
色报警优先级次于红色，多为提示警告功能。黑色为 示。如图 2 所示。
系统报警，指卡件通道故障报警。蓝绿色为操作提示， 自 PCS 7 V9.0 之后，用户可以通过 AOTC(APL
指动作记录。在报警记录中可以清晰看到系统的报警

图 2 趋势图

Operator Trend Control) 控件轻松的创建自定义的用 （4）关联趋势变量相关报警消息条目。
户趋势组。AOTC 从用户现场应用出发，提供更加灵 4.3 首报警记录
活与便捷的趋势曲线组态方式。AOTC 控件的显示功 在之前章节中介绍了互锁块的使用，互锁块不仅
能也更加丰富，更加贴近实际需求，除了常规的趋势 具有逻辑运算功能，还具有首报警锁存功能。一旦有
功能外，还可以实现 ： 输入条件改变导致输出结果互锁，该块会将第一个引
（1）趋势曲线和标尺配合显示。 起互锁的信号锁存，即为首报警记录功能。如图 3，
（2）以 “ 分钟 ”、“ 小时 ”、“ 天 ”、“ 星期 ” 为时 为挤出机联锁停机后，互锁块显示的首报警截图，其
间单位切换趋势时间区间。 中，蓝底色白色字母 B 代表旁路条件，绿色方框表示
（3）实时趋势打印（包括曲线和标尺）。 正常条件，紫色圆点即为导致互锁输出的首出条件。
