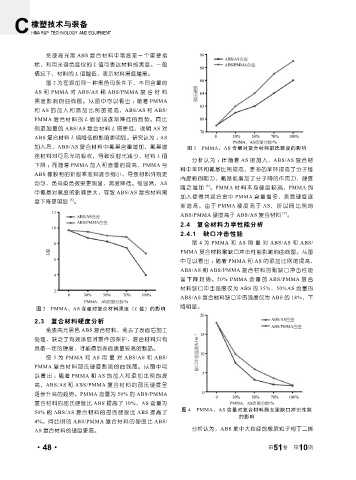

Page 100 - 《橡塑技术与装备》2025年10期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

免漆高光黑 ABS 复合材料中黑度是一个重要指
标，利用光谱色度仪的 L 值可表达材料的黑度。一般
情况下，材料的 L 值越低，表示材料黑度越黑。
图 2 为在添加同一种黑色母条件下，不同含量的
AS 和 PMMA 对 ABS/AS 和 ABS/PMMA 复合材料
黑度影响的曲线图。从图中可以看出 ：随着 PMMA
和 AS 的加入和添加比例的提高，ABS/AS 和 ABS/
PMMA 复合材料的 L 值呈现逐渐降低的趋势。同比
例添加量的 ABS/AS 复合材料 L 值更低，说明 AS 对
ABS 复合材料 L 值降低的影响更明显。研究认为 ： AS
加入后，ABS/AS 复合材料中氰基含量增加，氰基增 图 3 PMMA、AS 含量对复合材料邵氏硬度的影响
强材料对可见光的吸收，导致反射光减少，材料 L 值
分析认为 ：伴随着 AS 的加入，ABS/AS 复合材
下降 ；而随着 PMMA 加入和含量的提高，PMMA 与
料中苯环和氰基比例提高，更多的苯环提高了分子链
ABS 橡胶相的折射率差异逐步缩小，导致材料外观更
内旋转的阻力，氰基能增加了分子间的作用力，硬度
均匀，色母染色效果更明显，黑度降低。很显然，AS
随之增加 [6] 。PMMA 材料本身硬度较高，PMMA 的
中氰基对黑度的影响更大，导致 ABS/AS 复合材料黑
加入使得共混合金中 PMMA 含量增多，表面硬度逐
度下降更明显 [5] 。
渐增高。由于 PMMA 硬度高于 AS，所以同比例的
ABS/PMMA 硬度高于 ABS/AS 复合材料 [7] 。
2.4 复合材料力学性能分析
2.4.1 缺口冲击性能
图 4 为 PMMA 和 AS 用量对 ABS/AS 和 ABS/

PMMA 复合材料耐缺口冲击性能影响的曲线图。从图
中可以看出 ：随着 PMMA 和 AS 的添加比例的提高，
ABS/AS 和 ABS/PMMA 复合材料的耐缺口冲击性能
呈下降趋势。50% PMMA 含量的 ABS/PMMA 复合
材料缺口冲击强度仅为 ABS 的 35%，50%AS 含量的
ABS/AS 复合材料缺口冲击强度仅为 ABS 的 18%，下

图 2 PMMA、AS 含量对复合材料黑度（L 值）的影响 降明显。
2.3 复合材料硬度分析
免漆高光黑色 ABS 复合材料，免去了表面后加工
处理，缺乏了有效涂层对塑件的保护，复合材料只有
具备一定的硬度，才能得到表面质量较高的制品。
图 3 为 PMMA 和 AS 用量对 ABS/AS 和 ABS/
PMMA 复合材料邵氏硬度影响的曲线图。从图中可
以看出 ：随着 PMMA 和 AS 的加入和添加比例的提
高，ABS/AS 和 ABS/PMMA 复合材料的邵氏硬度呈
逐步升高的趋势。PMMA 含量为 50% 的 ABS/PMMA
复合材料的邵氏硬度比 ABS 提高了 10%，AS 含量为
图 4 PMMA、AS 含量对复合材料简支梁缺口冲击性能
50% 的 ABS/AS 复合材料的邵氏硬度比 ABS 提高了
的影响
4%。同比例的 ABS/PMMA 复合材料的硬度比 ABS/
AS 复合材料的硬度更高。 分析认为，ABS 是中大粒径的橡胶粒子相丁二烯

·48· 第 51 卷 第 10 期
