Page 101 - 《橡塑技术与装备》2025年10期
P. 101
材料与配方
MATERIALS AND FORMULATIONS
在受到冲击时诱发银纹消耗掉冲击的能量，而 PMMA PMMA 与 ABS 共混后，拉伸强度较大的 PMMA
和 AS 均显示硬而脆的特性，在不添加任何相容剂情 含量的不断增加，合金的拉伸强度明显提高。AS 则与
况下，它们的加入均降低了橡胶颗粒的比重，改变了 ABS 的塑料相和橡胶相均有一定相容性，其在塑料相
ABS 的相态结构，造成冲击强度下降，且 PMMA 和 中的含量少于 PMMA 共混体系，表现出弱于 PMMA
AS 添加量越大，下降幅度越大 [8~9] 。ABS/PMMA 体 共混体系的拉伸特性 [11] 。
系耐缺口冲击性能的下降幅度低于 ABS/AS 复合材料， 2.4.3 弯曲性能
这是由于 AS 整体耐耐冲击性能相对 PMMA 较低所致 图 6 为 PMMA 和 AS 添加量对 ABS/AS 和 ABS/
[10]
。 PMMA 复合材料弯曲强度和弯曲模量影响曲线图。从
2.4.2 拉伸性能 图中可以看出 ：随着 PMMA 和 AS 的加入和添加比例
图 5 为 PMMA 和 AS 添加量对 ABS/AS 和 ABS/ 的提高，ABS/AS 和 ABS/PMMA 复合材料的弯曲模
PMMA 复合材料拉伸性能影响曲线图。从图中可以看 量和弯曲强度均呈现逐步升高的趋势，同比例 ABS/
出 ：随着 PMMA 和 AS 的添加比例的提高，ABS/AS AS 复合材料弯曲性能优于 ABS/PMMA 复合材料。
和 ABS/PMMA 复合材料的拉伸性能呈逐步升高的趋 ABS 具有聚丁二烯的柔性橡胶相，强度较小，刚
势。含 50% PMMA5 的 ABS/PMMA 复合材料的拉伸 性较差，PMMA 和 AS 的刚性较好，它们的加入对合
强度较 ABS 提高了 29%，含 50%AS 的 ABS/AS 复合 金料的弯曲性能有极大的改善作用。AS 由于苯环的内
材料的拉伸强度较 ABS 提高了 13%。PMMA 共混体 旋转阻力作用和强极性氰基的分子间作用力，导致对
系对 ABS 的拉伸强度上升的影响大于 AS 共混体系。 ABS 的耐弯曲性能的提高更为明显 [12] 。
3 结论
PMMA 和 AS 均 能 与 ABS 和 对 应 黑 色 母 共 混 改
性，获得免漆高光黑 ABS 复合材料，ABS/PMMA 和
ABS/AS 复合材料表现出不同的光泽度，黑度，硬度
和力学性能。通过对免漆高光黑 ABS/PMMA 和免漆
高光黑 ABS/AS 复合材料结构和性能的研究，得出以
下结论 ：
伴随 PMMA 和 AS 的加入和含量的提高，使得
ABS/PMMA 和 ABS/AS 复合材料的光泽度逐渐升高，
黑度更黑（L 值下降），AS 的改性效果优于 PMMA。

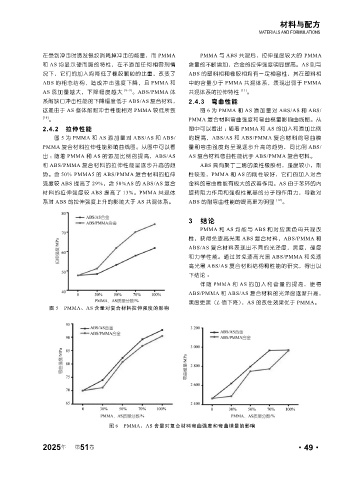

图 5 PMMA、AS 含量对复合材料拉伸强度的影响
图 6 PMMA、AS 含量对复合材料弯曲强度和弯曲模量的影响
2025 第 51 卷 ·49·
年
