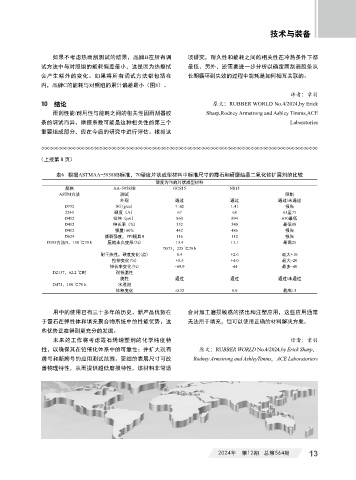

Page 43 - 《橡塑智造与节能环保》2024年12期

技术与装备

如果不考虑热雨刮测试的结果，品牌B在所有调 项研究，耐久性和能耗之间的相关性在冷热条件下都
试方法中与对照组的能耗偏差最小，这是因为热擦拭 最佳。另外，还需要进一步分析以确定雨刮器胶条从
会产生额外的变化。如果将所有调试方法都包括在 长期循环到失效的过程中能耗是如何相互关联的。
内，品牌C的能耗与对照组的累计偏差最小（图8）。
译者：章羽
10 结论 原文：RUBBER WORLD No.4/2024,by Erick
雨刮性能/耐用性与能耗之间的相关性因雨刮器胶 Sharp,Rodney Armstrong and Ashley Timms,ACE
条的调试而异。摩擦系数可能是这种相关性的第三个 Laboratories
重要组成部分，应在今后的研究中进行评估。根据这

（上接第 8 页）

表6 根据ASTMAA-59588B标准，70硬度片状成型材料中标准尺寸的霞石和研磨结晶二氧化硅扩展剂的比较
硬度为70的片状成型材料
规格 AA-59588B GCS15 NS15
ASTM方法 测试 限制
外观 通过 通过 通过/未通过
D792 SG(g/cc) 1.42 1.41 报告
2240 硬度（A） 67 68 65至75
D412 拉伸（psi） 860 894 650最低
D412 伸长率（%) 352 340 最低80
D412 模量100% 442 486 报告
D624 撕裂强度，PPI模具B 116 112 报告
D395方法B，150 ℃70 h 压缩永久变形(%) 13.4 13.1 最高25
D573，225 ℃70 h
耐干热性，硬度变化(点) 0.4 +2.6 最大+10
拉伸变化(%) +5.5 +4.0 最大-20
伸长率变化(%) -49.9 -44 最多-40
D2137，62.2 ℃时 耐低温性
脆性 通过 通过 通过/未通过
D471，100 ℃70 h 水浸泡
体积变化 -0.32 0.0 最高+5

用中的使用已有三十多年的历史。新产品优势在 合对加工磨损敏感的挤出和注塑应用，这些应用通常
于霞石在弹性体和填充聚合物系统中的性能优势，这 无法用于填充，但可以使用正确的材料解决方案。
些优势正在得到更充分的发掘。
未来的工作将考虑霞石烯增塑剂的化学纯度特 译者：章羽
性，以确保其在铂催化体系中的可靠性；并扩大现有 原文：RUBBER WORLD No.4/2024,by Erick Sharp，
牌号和新牌号的应用测试范围。更细的表层尺寸可改 Rodney Armstrong and AshleyTimms，ACE Laboratoriesv
善物理特性，从而提供超低磨损特性，该材料非常适

2024年 第12期 总第564期 13
