Page 108 - 《橡塑技术与装备》2024年4期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

G' 的影响，硫化胶的 G' 出现下降；相同 SG3-G 用量，
随着温度的升高，分子间作用力减小，G' 均出现下降。
并且在 30 ℃时，并用 10 份后，G' 的下降最明显，填
充大于 10 份后，G' 下降程度缓慢。图 2 为不同温度
下损耗模量 G''，由于 SG3-G 的补强效果较 N330 差，
故随着 SG3-G 用量增大，表现出硫化胶 G'' 下降幅度
较 G' 更大的规律。
损耗因子（tanδ）即黏弹性材料在交变力场作用
下应变与应力周期相位差角的正切，也等于该材料的
损耗模量与储能模量之比。同时 tanδ 也是衡量橡胶制
品动态生热的重要指标，也是评价动态制品使用效果
的重要参数之一 [8] 。

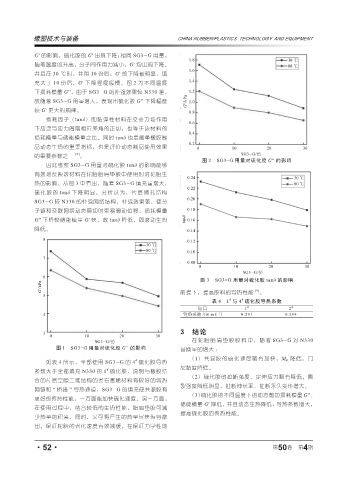

图 2 SG3-G 用量对硫化胶 G'' 的影响
因此考察 SG3-G 用量对硫化胶 tanδ 的影响能够
有效地反映该材料在轮胎胎肩垫胶中使用时对轮胎生
热的影响。从图 3 中看出，随着 SG3-G 填充量增大，
硫 化 胶 的 tanδ 下 降 明 显。 分 析 认 为， 片 层 微 孔 结 构
SG3-G 较 N330 的补强网络结构，补强效果差，使分
子链和交联网络动态剪切时更易滑动位移，损耗模量
G'' 下降较储能模量 G' 快，故 tanδ 降低，即滚动生热
降低。

图 3 SG3-G 用量对硫化胶 tanδ 的影响
前提下，提高胶料的导热性能 [9] 。
#
#
表 4 1 与 4 硫化胶导热系数
项目 1 # 2 #
.
-1
导热系数 /(w mk ) 0.291 0.294
3 结论
在轮胎胎肩垫胶胶料中，随着 SG3-G 对 N330
图 1 SG3-G 用量对硫化胶 G' 的影响 替换量的增大 :

#
如表 4 所示，全部使用 SG3-G 的 4 硫化胶导热 （1）共混胶的硫化速度略有加快，M H 降低，门
#
系数大于全部填充 N330 的 1 硫化胶，说明与橡胶结 尼黏度降低。
（2）硫化胶的拉断强度、定伸应力略有降低，撕
合的片层空隙二维结构的类石墨烯材料有较好的导热
裂强度降低明显，扯断伸长率、扯断永久变形增大。
网链和 “ 桥接 ” 导热通道，SG3-G 的填充使共混胶有
（3）硫化胶的不同温度下的动态剪切损耗模量 G''、
更好的传热性能，一方面能加快硫化速度，另一方面，
储能模量 G' 降低，并且动态生热降低，导热系数增大，
在使用过程中，结合较低的生热性能，胎肩垫胶可减
提高硫化胶的传热性能。
少热量的积累，同时，又可将产生的热量尽快传导散
出，保证轮胎的老化速度有效减缓。在保证力学性能

4
·52· 第 50 卷 第 期
