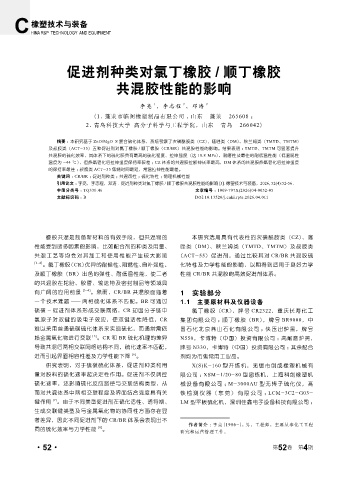

Page 104 - 《橡塑技术与装备》2026年4期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

促进剂种类对氯丁橡胶 / 顺丁橡胶

共混胶性能的影响

1
2
李亮 ，李志程 ，邓涛 2
(1. 蓬莱市临阁橡塑制品有限公司 , 山东 蓬莱 265608 ；
2. 青岛科技大学 高分子科学与工程学院，山东 青岛 266042)

摘要 ： 本研究基于 ZnO/MgO–S 复合硫化体系，系统考察了次磺酰胺类（CZ）、噻唑类（DM）、秋兰姆类（TMTD、TMTM）
及叔胺类（ACT-55）五种促进剂对氯丁橡胶 / 顺丁橡胶（CR/BR）共混胶性能的影响。结果表明 ： TMTD、TMTM 可显著提升
共混胶的硫化效率，其体系下的硫化胶具有最高的硫化程度、拉伸强度（达 18.8 MPa）、耐磨性及最佳的耐低温性能（低温脆性
温度为 -44 ℃），但热氧老化后拉伸强度保持率较差 ； CZ 体系的共混胶拉断伸长率最高，DM 体系的共混胶热氧老化后拉伸强度
的保持率最佳 ；叔胺类 ACT-55 焦烧时间最短，常温拉伸性能最差。
关键词 ： CR/BR ；促进剂种类 ；共混改性 ；硫化特性 ；物理机械性能
引用论文 ： 李亮，李志程，邓涛 . 促进剂种类对氯丁橡胶 / 顺丁橡胶共混胶性能的影响 [J]. 橡塑技术与装备，2026, 52(4):52-56.
中图分类号 ： TQ330.46 文章编号 ： 1009-797X(2026)04-0052-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2026.04.011

橡胶共混是制备新材料的有效手段，但共混物的 本研究选用具有代表性的次磺酰胺类（CZ）、噻
性能受到诸多因素的影响，比如配合剂的种类及用量、 唑类（DM）、秋兰姆类（TMTD、TMTM）及叔胺类
共混工艺等均会对其加工和使用性能产生较大影响 （ACT-55）促进剂，通过比较其对 CR/BR 共混胶硫
[1~2] 。氯丁橡胶（CR）优异的耐候性、阻燃性、自补强性， 化特性及力学性能的影响，以期得到适用于良好力学
及顺丁橡胶（BR）出色的弹性、耐低温性能，使二者 性能 CR/BR 共混胶的高效促进剂体系。
的共混胶在轮胎、胶管、输送带及密封制品等领域具
有广阔的应用前景 [3~4] 。然而，CR/BR 共混胶面临着 1 实验部分
一个技术难题 —— 两相硫化体系不匹配。BR 可通过 1.1 主要原材料及仪器设备
硫磺 - 促进剂体系形成交联网络，CR 却因分子链中 氯丁橡胶（CR），牌号 CR2322，重庆长寿化工
氯原子对双键的吸电子效应，使双键活性降低，CR 集团有限公司 ；顺丁橡胶（BR），牌号 BR9000，中
难以采用普通硫磺硫化体系来实现硫化，而通常需依 国石化北京燕山石化有限公司 ；快压出炉黑，牌号
赖金属氧化物进行交联 [5] 。CR 和 BR 硫化机理的差异 N550，卡博特（中国）投资有限公司 ；高耐磨炉黑，
导致共混后两相交联网络结构不同，硫化速率不匹配， 牌号 N330，卡博特（中国）投资有限公司 ；其余配合
进而引起界面相容性差及力学性能下降 [6] 。 剂均为市售常用工业品。
研究表明，对于硫磺硫化体系，促进剂种类和用 X(S)K-160 型开炼机，无锡市创成橡塑机械有
量对胶料的硫化速率起决定性作用。促进剂不仅调控 限公司 ； XSM-1/20-80 型密炼机，上海科创橡塑机
硫化速率，还影响硫化反应路径与交联结构类型，从 械 设 备 有 限 公 司 ； M-3000AU 型 无 转 子 硫 化 仪， 高
而对共混体系中两相交联程度及界面结合强度具有关 铁检测仪器（东莞）有限公司 ； LCM-3C2-G03-
键作用 [7] 。由于不同类型促进剂在硫化活性、诱导期、 LM 型平板硫化机，深圳佳鑫电子设备科技有限公司 ；
生成交联键类型及与金属氧化物的协同性方面存在显
著差异，因此不同促进剂下的 CR/BR 体系会表现出不
作者简介 ：李亮 (1986-), 男，工程师，主要从事化工工程
同的硫化效率与力学性能 [8] 。
研究和运营管理工作。
4
·52· 第 52 卷 第 期
