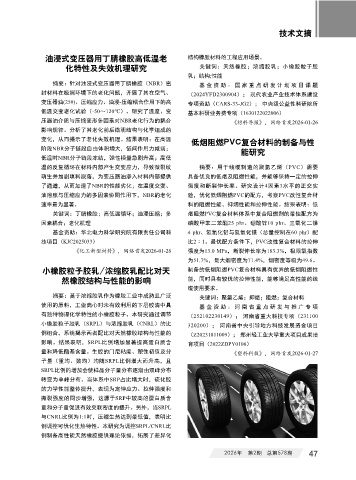

Page 87 - 《橡塑智造与节能环保》2026年2期

技术文摘

油浸式变压器用丁腈橡胶高低温老 结构橡胶材料的工程应用场景。
化特性及失效机理研究 关键词：天然橡胶；浓缩胶乳；小橡胶粒子胶

乳；结构;性能
摘要：针对油浸式变压器用丁腈橡胶（NBR）密 基金资助：国家重点研发计划项目课题
封材料在极端环境下的老化问题，开展了其在空气、 （2024YFD2300904）； 现代农业产业技术体系建设
变压器油(25#)、压缩应力、油浸-压缩耦合作用下的高 专项资助（CARS-33-JG2）； 中央级公益性科研院所
低温交变老化试验（-50～120℃）。研究了温度、变 基本科研业务费专项（1630122022006）
压器油介质与压缩变形多因素对NBR老化行为的耦合 《材料导报》，网络首发2026-01-26
影响规律。分析了其老化前后微观结构与化学组成的
变化，从而揭示了老化失效机理。结果表明：在高温
低烟阻燃PVC复合材料的制备与性
阶段NBR分子链段自由体积增大，链间作用力减弱； 能研究
低温时NBR分子链段冻结，弹性模量急剧升高；高低
温的反复循环在材料内部产生交变应力，导致微裂纹 摘要：用于线缆制造的聚氯乙烯（PVC）需要
萌生并加剧填料脱落，为变压器油渗入材料内部提供 具备优良的低烟及阻燃性能，并能够保持一定的拉伸
了通道，从而加速了NBR的性能劣化；在温度交变、 强度和断裂伸长率。研究设计4因素3水平的正交实
油溶胀与压缩应力的多因素协同作用下，NBR的老化 验，优化低烟阻燃PVC的配方，考察PVC改性复合材
速率最为显著。 料的阻燃性能、抑烟性能和拉伸性能。结果表明：低
关键词：丁腈橡胶；高低温循环；油浸压缩；多 烟阻燃PVC复合材料体系中复合阻燃剂的最佳配方为
因素耦合；老化机理 磷酸甲苯二苯酯25 phr、硼酸锌10 phr、三氧化二锑
基金资助：华北电力科学研究院有限责任公司科 4 phr、氢氧化铝与氢氧化镁（总量控制在60 phr）配
技项目（KJC2025033） 比2∶1。最优配方条件下，PVC改性复合材料的拉伸
《化工新型材料》，网络首发2026-01-26 强度为13.0 MPa，断裂伸长率为183.3%，极限氧指数
为51.7%，最大烟密度为71.4%，烟密度等级为49.6。
小橡胶粒子胶乳/浓缩胶乳配比对天 制备的低烟阻燃PVC复合材料具有优异的低烟阻燃性
然橡胶结构与性能的影响 能，同时具有较优的拉伸性能，能够满足高性能的线
缆使用要求。
摘要：基于浓缩胶乳作为橡胶工业中成熟且广泛 关键词：聚氯乙烯；抑烟；阻燃；复合材料
使用的原料，工业离心时未有效利用的下层胶清中具 基金资助：河南省重点研发与推广专项
有独特物理化学特性的小橡胶粒子。本研究通过调节 （252102230149）； 河南省重大科技专项（231100
小橡胶粒子胶乳（SRPL）与浓缩胶乳（CNRL）的比 320200）； 河南省中央引导地方科技发展资金项目
例组合，系统揭示两者配比对天然橡胶结构与性能的 （Z20231811009）； 郑州轻工业大学重大项目成果培
影响。结果表明，SRPL比例增加显著提高蛋白质含 育项目（2022ZDPY0106）
量和降低酯基含量。生胶的门尼粘度、塑性初值及分 《塑料科技》，网络首发2026-01-27
子量（重均、数均）均随SRPL比例增大而升高，且
SRPL比例的增加会使样品分子量分布逐渐由双峰分布
转变为单峰分布。当体系中SRP占比增大时，硫化胶
的力学性能整体提升，表现为定伸应力、拉伸强度和
撕裂强度的同步增强，这源于SRP中较高的蛋白质含
量和分子量促进有效交联密度的提升。另外，当SRPL
与CNRL比例为1:1时，压缩生热达到最低值，表明比
例调控可优化生热特性。本研究为调控SRPL/CNRL比
例制备高性能天然橡胶提供理论依据，拓展了差异化

2026年 第2期 总第578期 47
