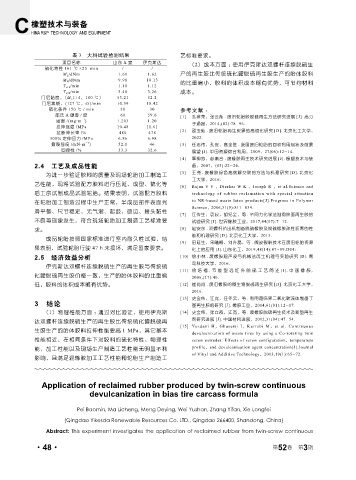

Page 102 - 《橡塑技术与装备》2026年3期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

表 3 大料试验检测结果 艺标准要求。
项目名称 山东 X 家 伊克斯达 （2）成本方面 ：使用伊克斯达双螺杆连续脱硫生
硫化特性 161 ℃ ×25 min / /
M L /dNm 1.61 1.62 产的再生胶比传统硫化罐脱硫再生胶生产的胎体胶料
M H /dNm 9.98 10.13
T c10 /min 1.10 1.12 的比重偏小，胶料的体积成本略有优势，可节约材料
T c90 /min 3.48 3.26 成本。
门尼黏度，（M L 1+4，100 ℃） 53.21 52.2
门尼焦烧，(127 ℃，t5)/min 10.39 10.42
硫化条件 150 ℃ / min 30 30 参考文献 ：
邵氏 A 硬度 / 度 60 59.6 [1] 孔维荣，张云灿 . 废旧轮胎胶脱硫再生方法研究进展 [J]. 高分
.
-3
密度 /(mg m ) 1.203 1.20 子通报，2014,(02):78-96.
拉伸强度 /MPa 10.48 11.61
扯断伸长率 /% 480 478 [2] 邵玉灿 . 废旧轮胎再生炭黑的高值化研究 [D]. 北京化工大学，
300% 定伸应力 /MPa 6.86 6.98 2022.
.
-1
撕裂强度 /(kN m ） 52.1 46 [3] 任志伟，孔安，高全胜 . 我国废旧轮胎的回收利用现状及前景
回弹性 /% 33.3 32.6 展望 [J]. 中国资源综合利用，2009，27(06):12-14.
[4] 覃柳莎，赵素合 . 废橡胶再生技术研究进展 [J]. 橡塑技术与装
2.4 工艺及成品性能 备，2007，(03):22-26.
[5] 王尧 . 废橡胶绿色高效解交联的方法与机理研究 [D]. 北京化
为进一步验证胶料的质量及现场轮胎加工制造工
工大学，2016.
艺性能，现将试验配方胶料进行压延、成型、硫化等 [6] Rajan V V ， Dierkes W K ， Joseph R ，et al.Science and
后工序试制成品试验轮胎。结果表明，试验配方胶料 technology of rubber reclamation with special attention
在轮胎加工制造过程中生产正常，半成品部件表面光 to NR-based waste latex products[J].Progress in Polymer
Science， 2006,31(9):811-834.
滑平整、尺寸稳定，无气泡、起鼓、破边、接头黏性
[7] 汪传生，袁浪，胡纪全，等 . 不同力化学法制得胎面再生胶的
不良等现象发生，符合现场轮胎加工制造工艺标准要 试验研究 [J]. 世界橡胶工业，2017,44(07):7-12.
求。 [8] 赵安东 . 双螺杆挤出机制备脱硫橡胶及脱硫橡胶改性沥青的性
能和机理研究 [D]. 北京化工大学，2015.
成品轮胎按照国家标准进行室内耐久性试验，结
[9] 田延生，宋曦梅，刘升磊，等 . 微波裂解技术在废旧轮胎资源
果表明，试验轮胎行驶 47 h 未损坏，满足国家要求。 化上的应用 [J]. 山东化工，2019,48(14):87-89.DOI:
2.5 经济效益分析 [10] 徐小林 . 废橡胶超声波与机械法再生机理与实验研究 [D]. 青
岛科技大学，2016.
伊克斯达双螺杆连续脱硫生产的再生胶与传统硫
[11] 徐培福 . 节能型远红外脱硫工艺简述 [J]. 中国橡胶，
化罐脱硫再生胶价格一致，生产的胎体胶料的比重偏 2006,(17):40.
低，胶料的体积成本略有优势。 [12] 崔肖肖 . 废旧橡胶的微生物脱硫再生研究 [D]. 北京化工大学，
2016.
[13] 史金炜，江宽，任冬云，等 . 利用超临界二氧化碳流体制备丁
3 结论 基再生胶的研究 [J]. 橡胶工业，2014,61(01):12-17.
（1）物理性能方面 ：通过对比验证，使用伊克斯 [14] 史金炜，张立群，江宽，等 . 废橡胶脱硫再生技术及新型再生
剂研究进展 [J]. 中国材料进展，2012,31(04):47-54.
达双螺杆连续脱硫生产的再生胶比传统硫化罐脱硫再
[15] Yazdani H， Ghasemi I， Karrabi M， et al. Continuous
生胶生产的胎体胶料拉伸性能要高 1 MPa，其它基本 devulcanization of waste tires by using a Co‐rotating twin
性能相近，在相同条件下对胶料的硫化特性、物理性 screw extruder: Effects of screw configuration， temperature
能、加工性能以及现场生产制造工艺性能无明显不利 profile， and devulcanization agent concentration[J].Journal
of Vinyl and Additive Technology，2013,19(1):65-72.
影响，且满足混炼胶加工工艺性能和轮胎生产制造工

Application of reclaimed rubber produced by twin-screw continuous
devulcanization in bias tire carcass formula

Pei Baomin, Ma Licheng, Meng Deying, Wei Yushan, Zhang Yifan, Xie Longfei

(Qingdao Yikesda Renewable Resources Co. LTD., Qingdao 266400, Shandong, China)
Abstract: This experiment investigates the application of reclaimed rubber from twin-screw continuous

3
·48· 第 52 卷 第 期
