(a) 第 1 阶模态 (b) 第 2 阶模态

(c) 第 3 阶模态 (d) 第 4 阶模态

(e) 第 5 阶模态 (f) 第 6 阶模态

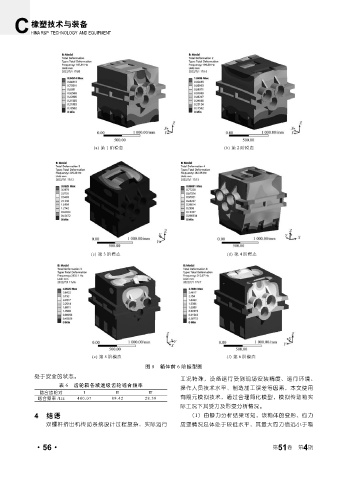

图 8 箱体前 6 阶振型图
处于安全的状态。
工况特殊，设备运行受到现场安装精度、运行环境、
表 6 齿轮箱各减速级齿轮啮合频率 操作人员技术水平、制造加工误差等因素，本文使用
啮合齿轮对 Ⅰ Ⅱ Ⅲ
啮合频率 /Hz 400.07 89.42 28.39 有限元模拟技术，通过合理简化模型，模拟传动箱实
际工况下其受力及形变分析情况。
4 结语 （1）由静力分析结果可知，该箱体的变形、应力

双螺杆挤出机传动系统设计过程复杂，实际运行 应变情况总体处于较低水平，其最大应力值远小于箱

4
