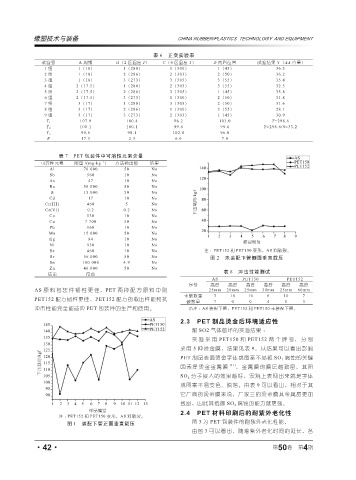

Page 90 - 《橡塑技术与装备》2024年4期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

表 6 正交实验表
试验号 A 周期 B（2 区温度 T） C（6 区温度 T） D 向后位置 试验结果 Y（AA 含量）
1 组 1（18） 1（280） 1（300） 1（45） 36.3
2 组 1（18） 2（286） 2（303） 2（50） 36.2
3 组 1（18） 3（273） 3（305） 3（55） 35.4
4 组 2（17.5） 1（280） 2（303） 3（55） 32.5
5 组 2（17.5） 2（286） 3（305） 1（45） 35.8
6 组 2（17.5） 3（273） 1（300） 2（50） 31.8
7 组 3（17） 1（280） 3（305） 2（50） 31.6
8 组 3（17） 2（286） 1（300） 3（55） 28.1
9 组 3（17） 3（273） 2（303） 1（45） 30.9
107.9 100.4 96.2 103.0 T=298.6
T 1
100.1 100.1 99.6 99.6 Y=298.6/9=33.2
T 2
90.6 98.1 102.8 96.0
T 3
R 17.3 2.3 6.6 7.0
表 7 PET 包装件中可溶性元素含量
-1
可溶性元素 限量 /(mg . kg ） 方法检出限 结果
Al 70 000 50 No
Sb 560 10 No
As 47 10 No
Ba 56 000 50 No
B 15 000 50 No
Cd 17 10 No
Cr(III) 460 5 No
Cr(VI) 0.2 0.2 No
Co 130 10 No
Cu 7 700 50 No
Pb 160 10 No
Mn 15 000 50 No
Hg 94 10 No
Ni 930 10 No
Se 460 10 No 注： PET152 和 PET150 变形，AS 料破裂。
Sr 56 000 50 No 图 2 未装配下管侧面垂直载压
Sn 180 000 4.9 No
Zn 46 000 50 No
结论 符合 表 8 冲击性能测试
AS PET150 PET152
序号 高度 高度 高度 高度 高度 高度
AS 原 料 包 装 件 韧 性 更 佳，PET 两 种 配 方 原 料 中 则 25mm 20mm 25mm 30mm 25mm 60mm
未破数量 3 10 10 6 10 7
PET152 配方韧性更佳，PET152 配方的载压性能和抗
破数量 7 0 0 4 0 3
冲击性能完全能适应 PET 包装件的生产和使用。 备注 ： AS 装配下管，PET152 和 PET150 未装配下管。
2.3 PET 制品烫金后环境适应性
耐 SO2 气体破坏的实验结果 ：
实验采用 PET150 和 PET152 两个牌号，分别
采用 5 种烫金膜，结果见表 9。从结果可以看出影响
PET 制品表面烫金字体或图案不易被 SO 2 腐蚀的关键
因素是烫金金属膜 [11] ，金属膜的膜层越致密，其阻
SO 2 分子侵入的效果越好，宏观上表现出来就是字体
或图案不易变色、脱落。由表 9 可以看出，相对于其
它厂商的烫金膜来说，厂家三的烫金膜其金属层更加
致密，因此其抵御 SO 2 腐蚀的能力就更强。
2.4 PET 材料印刷后的耐紫外老化性
注： PET152 和 PET150 变形，AS 料破裂。
图 1 装配下管正面垂直载压 图 3 为 PET 包装件的耐紫外老化性能。
由图 3 可以看出，随着紫外老化时间的延长，各

4
·42· 第 50 卷 第 期
