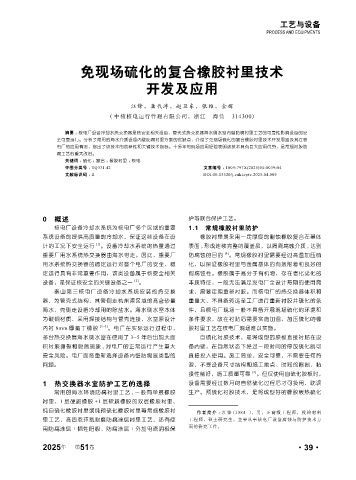

Page 91 - 《橡塑技术与装备》2025年4期

工艺与设备
PROCESS AND EQUIPMENTS

免现场硫化的复合橡胶衬里技术

开发及应用

江锋，龚代涛，赵卫东，张维，金辉
( 中核核电运行管理有限公司，浙江 海盐 314300)

摘要 ： 核电厂设备冷却水热交换器是核安全相关设备，管壳式热交换器海水侧水室内壁防腐衬里工艺的可靠性影响设备的安
全可靠运行。分析了常用的海水介质设备内壁防腐衬里方案的优缺点，介绍了免现场硫化的复合橡胶衬里技术开发思路及其在核
电厂的应用情况，指出了该技术的创新性和关键技术指标。十多年的现场应用经验表明该技术具有巨大应用优势，是常规衬胶防
腐工艺的重大改进。
关键词 ： 硫化 ；复合 ；橡胶衬里 ；核电
中图分类号 ： TQ331.42 文章编号 ： 1009-797X(2025)04-0039-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.04.009

0 概述 护等联合保护工艺。
核电厂设备冷却水系统为核电厂多个区域的重要 1.1 常规橡胶衬里防护
系统设备的提供高质量的冷却水，保证这些设备在设 橡胶衬里是采用一定厚度的耐蚀橡胶复合在基体
计的工况下安全运行 [1] 。设备冷却水系统的热量通过 表面 , 形成连续完整的覆盖层，以隔离腐蚀介质 , 达到
重要厂用水系统热交换器由海水带走。因此，重要厂 防腐蚀的目的 [4] 。常规橡胶衬里需要经过高温加压硫
用水系统热交换器的稳定运行对整个电厂的安全、稳 化，以保证橡胶衬里与金属基体的有效附着和良好的
定运行具有非常重要作用，该类设备属于核安全相关 耐腐蚀性。橡胶属于高分子有机物，存在老化劣化的
设备，是保证核安全的关键设备之一 [2] 。 本质特征，一般无法满足发电厂全设计寿期的使用需
秦山第三核电厂设备冷却水系统安装的热交换 求，需要定期重新衬胶。而核电厂的热交换器体积和
器，为管壳式结构，其管侧走杭州湾区域的高含砂量 重量大，不具备转运至工厂进行重新衬胶并硫化的条
海水，壳侧走设备冷却用的除盐水。海水侧水室本体 件，且核电厂现场一般不具备开展现场硫化的环境和
为碳钢材质，采用焊接结构与管壳连接，水室原设计 条件要求，故在衬贴后需要实施加温、加压硫化的橡
内衬 8mm 厚氯丁橡胶 [2~3] 。电厂在实际运行过程中， 胶衬里工艺在核电厂现场难以实施。
多台热交换器海水侧水室在使用了 3~5 年后出现大面 自硫化衬胶技术，是将成型的胶板直接衬贴在设
积衬胶撕裂和脱落现象 , 对电厂的正常运行产生重大 备内壁，在自然状态下经过一段时间的停放硫化就可
安全风险。电厂面临重新选择设备内壁防腐层类型的 直接投入使用。施工简单、安全可靠，不需要任何热
问题。 源，不受设备尺寸结构和施工地点、时间的限制，粘
接性能好，施工质量可靠 [5] 。但仅使用自硫化胶板时，
1 热交换器水室防护工艺的选择 设备需要经过数月的自然硫化过程后才可投用，耽误
常用的海水环境防腐衬里工艺 , 一般有单层橡胶 生产。预硫化衬胶技术，是将成型好的橡胶板热硫化
衬里、1 层硬质橡胶 +1 层软质橡胶的双层橡胶衬里、
纯自硫化橡胶衬里或纯预硫化橡胶衬里等常规橡胶衬 作者简介 ：江锋 (1984-)，男，正高级工程师，役检材料
里工艺，高固态环氧耐磨防腐涂层衬里工艺，还有使 工程师，硕士研究生，主要从事核电厂设备腐蚀与防护技术方
用防腐涂层 + 牺牲阳极、防腐涂层 + 外加电流阴极保 面的研究工作。

2025 第 51 卷 ·39·
年
