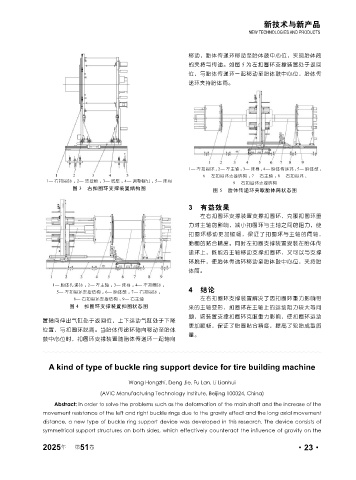

新技术与新产品
NEW TECHNOLOGIES AND PRODUCTS

移动，胎体传递环移动至胎体鼓中心位，实现胎体筒
的夹持与传递。如图 5 为左扣圈环支撑装置处于返回
位，与胎体传递环一起移动至胎体鼓中心位，胎体传
递环夹持胎体筒。

1— 左扣圈环 ； 2— 左主轴 ； 3— 床身； 4— 胎体传递环 ； 5— 胎体鼓 ；
6— 左扣圈环支撑结构 ； 7— 右主轴 ； 8— 右扣圈环 ；
1— 右扣圈环 ； 2— 支撑板 ； 3— 底座 ； 4— 调整螺钉 ； 5— 床身
9— 右扣圈环支撑结构
图 3 右扣圈环支撑装置结构图 图 5 胎体传递环夹取胎体筒状态图

3 有益效果
左右扣圈环支撑装置支撑扣圈环，克服扣圈环重
力对主轴的影响，减小扣圈环与主轴之间的阻力，使
扣圈环移动更加顺畅，保证了扣圈环与主轴的同轴，
胎圈的贴合精度。同时左扣圈支撑装置安装在胎体传
递环上，既能沿主轴移动支撑扣圈环，又可以与支撑
环脱开，使胎体传递环移动至胎体鼓中心位，夹持胎
体筒。

1— 胎体传递环 ； 2— 左主轴 ； 3— 床身 ； 4— 左扣圈环 ；
5— 左扣圈环支撑结构 ； 6— 胎体鼓 ； 7— 右扣圈环 ； 4 结论
8— 右扣圈环支撑结构 ； 9— 右主轴 左右扣圈环支撑装置解决了因扣圈环重力影响带
图 4 扣圈环支撑装置扣圈状态图 来的主轴变形，扣圈环在主轴上的运动阻力较大等问

题，该装置支撑扣圈环克服重力影响，使扣圈环运动
置轴向伸出气缸处于返回位，上下运动气缸处于下降
更加顺畅，保证了胎圈贴合精度，提高了轮胎成型质
位置，与扣圈环脱离。当胎体传递环轴向移动至胎体
量。
鼓中心位时，扣圈环支撑装置随胎体传递环一起轴向

A kind of type of buckle ring support device for tire building machine

Wang Hongzhi, Deng Jie, Fu Lan, Li Lianhui

(AVIC Manufacturing Technology Institute, Beijing 100024, China)
Abstract: In order to solve the problems such as the deformation of the main shaft and the increase of the
movement resistance of the left and right buckle rings due to the gravity effect and the long axial movement
distance, a new type of buckle ring support device was developed in this research. The device consists of
symmetrical support structures on both sides, which effectively counteract the influence of gravity on the
