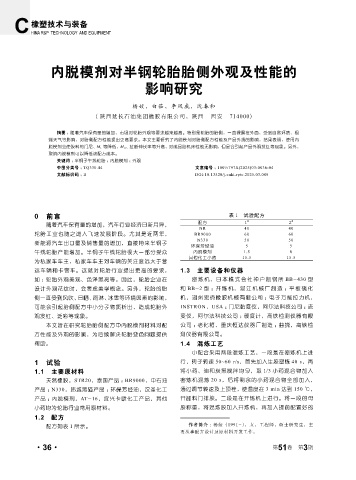

Page 82 - 《橡塑技术与装备》2025年3期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

内脱模剂对半钢轮胎胎侧外观及性能的

影响研究

杨姣，白茹，李凤威，沈春和
( 陕西延长石油集团橡胶有限公司，陕西 西安 714000)

摘要 ： 随着汽车保有量的增加，市场对轮胎外观等要求越来越高。特别是轮胎的胎侧，一直裸露在外面，受到自然环境、极
端天气等影响，对胎侧配方性能提出更高要求。本文主要研究了内脱模剂对胎侧配方性能及产品外观的影响，结果表明，使用内
脱模剂会使胶料的门尼、M L 等降低，M H 、扯断伸长率等升高，对成品胎机床性能无影响，但是会引起产品外观发红等现象。另外，
取消内脱模剂可以降低该配方成本。
关键词 ： 半钢子午线轮胎 ；内脱模剂 ；外观
中图分类号 ： TQ330.44 文章编号 ： 1009-797X(2025)03-0036-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.03.009

0 前言 表 1 试验配方
随着汽车保有量的增加，汽车行业经济日新月异， 配方 1 # 2 #
NR 40 40
轮胎工业也随之进入飞速发展阶段。尤其是近两年， BR9000 60 60
N330 50 50
新能源汽车出口量及销售量的增加，直接带来半钢子
环保芳烃油 5 5
午线轮胎产能增加。半钢子午线轮胎很大一部分受众 内脱模剂 1.5 0
其他化工小药 15.5 15.5
为私家车车主，私家车车主对车辆的关注度远大于营
运车辆和卡客车。这就对轮胎行业提出更高的要求， 1.3 主要设备和仪器
如 ：轮胎外观美观、色泽黑亮等。因此，轮胎企业在 密炼机，日本株式会社神户制钢所 BB-430 型
设计外观花纹时，会考虑美学概念。另外，轮胎的胎 和 BB-2 型 ；开炼机，湛江机械厂制造 ；平板硫化
侧一直受到风吹、日晒、雨淋、冰雪等环境因素的影响， 机，湖州宏侨橡胶机械有限公司 ；电子万能拉力机，
可能会引起胎侧配方中小分子物质析出，造成轮胎外 INSTRON，USA ；门尼黏度仪，阿尔法科技公司 ；流
观发红、泛彩等现象。 变仪，阿尔法科技公司 ；硬度计，高铁检测仪器有限
本文旨在研究轮胎胎侧配方中内脱模剂材料对配 公司 ；老化箱，重庆恒达仪器厂制造 ；曲挠，高铁检
方性能及外观的影响，为后续解决轮胎变色问题提供 测仪器有限公司。
帮助。 1.4 混炼工艺
小配合采用两段混炼工艺，一段是在密炼机上进
1 试验 行，转子转速 50~60 r/s，首先加入生胶塑炼 40 s，再
1.1 主要原材料 将小药、油和炭黑搅拌均匀，取 1/3 小药混合物加入
天然橡胶，STR20，泰国产品 ； BR9000，中石油 密炼机混炼 20 s，后将剩余的小药混合物全部加入，
产品 ； N330，韩城黑猫产品 ；环保芳烃油，汉圣化工 通过调节转速及上顶栓，使温度在 3 min 达到 150 ℃，
产品 ；内脱模剂，AT-16，宜兴卡欧化工产品，其他 开卸料门排胶。二段是在开炼机上进行。将一段的母
小药均为轮胎行业常用原材料。 胶称重，将混炼胶加入开炼机，再加入提前配置好的
1.2 配方
配方如表 1 所示。 作者简介 ：杨姣（1991-），女，工程师，硕士研究生，主
要从事配方设计及原材料开发工作。

3
·36· 第 51 卷 第 期
