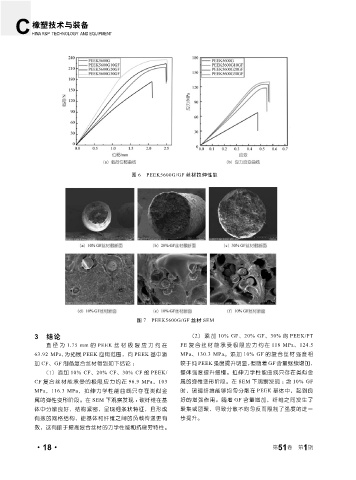

Page 64 - 《橡塑技术与装备》2025年1月
P. 64
橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT
图 6 PEEK5600G/GF 丝材拉伸性能
图 7 PEEK5600G/GF 丝材 SEM
3 结论 （2）添加 10% GF、20% GF、30% 的 PEEK/PT
直径为 1.75 mm 的 PEEK 丝材极限应力约在 FE 复合丝材能承受极限应力约在 118 MPa、124.5
63.92 MPa, 为拓展 PEEK 应用范围，向 PEEK 基中添 MPa、130.3 MPa。添加 10% GF 的复合丝材强度相
加 CF、GF 制备复合丝材得到如下结论 ： 较于纯 PEEK 强度提升明显，但随着 GF 含量继续增加，
（1）添加 10% CF、20% CF、30% CF 的 PEEK/ 整体强度提升缓慢。拉伸力学性能曲线只存在类似金
CF 复合丝材能承受的极限应力约在 96.9 MPa，103 属的弹性变形阶段。在 SEM 下观察发现 ：含 10% GF
MPa，116.3 MPa，拉伸力学性能曲线只存在类似金 时，玻璃纤维能够均匀分散在 PEEK 基体中，起到良
属的弹性变形阶段。在 SEM 下观察发现 ：碳纤维在基 好的增强作用。随着 GF 含量增加，纤维之间发生了
体中分散良好，结构紧密，呈现细条状特征，且形成 聚集或团聚，导致分散不均匀反而限制了强度的进一
有效的网格结构，使基体和纤维之间的负载传递更有 步提升。
效，这有助于提高复合丝材的力学性能和抗疲劳特性。
1
·18· 第 51 卷 第 期
