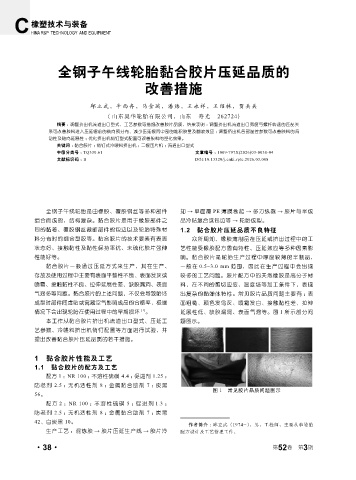

Page 92 - 《橡塑技术与装备》2026年3期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

全钢子午线轮胎黏合胶片压延品质的

改善措施

邱立武，牛西冉，马金瑞，潘炜，王永祥，王绍林，贾兵兵
( 山东昊华轮胎有限公司，山东 寿光 262724)
摘要 ： 调整挤出机流道出口型式、工艺参数等措施改善胶片品质，结果表明 ：调整挤出机流道出口宽度与螺杆转速的匹配关
系可改善胶料进入压延辊前的横向预分布、减少压延辊筒中部的堆积胶量及翻滚效应 ；调整挤出机各部温控参数可改善胶料的流
动性及轴向延展性 ；优化挤出机销钉型式配置可改善胶料的塑化效果。
关键词 ： 黏合胶片 ；销钉式冷喂料挤出机 ；二辊压片机 ；流道出口型式
中图分类号 ： TQ330.61 文章编号 ： 1009-797X(2026)03-0038-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2026.03.008

全钢子午线轮胎是由橡胶、覆胶钢丝等多种部件 却 → 单面覆 PE 薄膜卷起 → 多刀纵裁 → 胶片与半成
组合而成的，结构复杂。黏合胶片是用于橡胶部件之 品冷贴复合或包边等 → 轮胎成型。
间的黏着、覆胶钢丝裁断部件的包边以及轮胎特殊材 1.2 黏合胶片压延品质不良特征
料分布时的组合型胶等。黏合胶片的技术要素有表面 众所周知，橡胶薄制品在压延或挤出过程中的工
状态好、接触黏性及黏性保持率优、未硫化胶片强伸 艺性能受橡胶配方固有特性、压延效应等多种因素影
性能好等。 响。黏合胶片是轮胎生产过程中厚度较薄的半制品，
黏合胶片一般通过压延方式来生产，其在生产、 一般在 0.5~3.0 mm 范围，因此在生产过程中会出现
存放及使用过程中主要有表面平整性不良、表面发灰或 较多的工艺问题。胶片配方中的天然橡胶是高分子材
喷霜、接触黏性不良、拉伸延展性差、缺胶漏洞、表面 料，在不同的剪切应变、温度场等加工条件下，表现
气泡多等问题。黏合胶片的上述问题，不仅会导致胎坯 出复杂的黏弹体特性。常见胶片品质问题主要有 ：表
成型时部件间虚贴或窝藏空气影响成品的合格率，极端 面粗糙、颜色发乌灰、喷霜发白、接触黏性差、拉伸
情况下会出现轮胎在使用过程中的早期损坏 [1] 。 延展性低、缺胶漏洞、表面气泡等。图 1 所示部分问
本工作从黏合胶片挤出机流道出口型式、压延工 题图示。
艺参数、冷喂料挤出机销钉配置等方面进行试验，并
提出改善黏合胶片压延品质的若干措施。

1 黏合胶片性能及工艺
1.1 黏合胶片的配方及工艺
配方 1 ： NR 100 ；不溶性硫磺 4.4 ；促进剂 1.25 ；
防老剂 2.5 ；无机活性剂 8 ；金属黏合助剂 7 ；炭黑
图 1 常见胶片品质问题图示
56。
配方 2 ： NR 100 ；不溶性硫磺 5 ；促进剂 1.3 ；
防老剂 2.5 ；无机活性剂 8 ；金属黏合助剂 7 ；炭黑
42、白炭黑 10。
作者简介 ：邱立武（1974-），男，工程师，主要从事轮胎
生产工艺 ： 混炼胶 → 胶片压延生产线 → 胶片冷 配方设计及工艺管理工作。

3
·38· 第 52 卷 第 期
