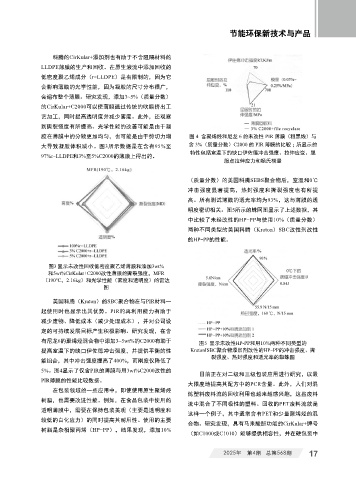

Page 45 - 《橡塑智造与节能环保》2025年4期
P. 45
节能环保新技术与产品
科腾的CirKular+添加剂也有助于不含阻隔材料的
LLDPE薄膜的生产和回收。在原生液流中添加回收的
低密度聚乙烯成分（r-LLDPE）是有限制的，因为它
会影响薄膜的光学性能，因为凝胶的尺寸分布很广，
会遍布整个薄膜。研究发现，添加3~5%（质量分数）
的CirKular+C2000可以使薄膜通过传统的吹膜挤出工
艺加工，同时提高透明度并减少雾度。此外，还观察
到撕裂强度有所提高。光学性能的改善可能是由于凝
胶在薄膜中的分散更加均匀，也可能是由于剪切力增 图 4 含聚烯烃和尼龙 6 的未改性 PIR 薄膜（粗黑线）与
大导致凝胶体积减小。图3所示数据是在含有95%至 含 3%（质量分数）C2000 的 PIR 薄膜的比较 ；所显示的
特性包括室温下的缺口伊佐德冲击强度、拉伸应变、屈
97%r-LLDPE和3%至5%C2000的薄膜上得出的。
服点拉伸应力和杨氏模量
（质量分数）的美国科腾SEBS聚合物后，室温和0℃
冲击强度显著提高，热封强度和撕裂强度也有所提
高。所有测试薄膜的透光率均为93%，这与薄膜的透
明度密切相关。图5所示的蛛网图显示了上述数据，其
中比较了未经改性的HP-PP与使用10%（质量分数）
两种不同类型的美国科腾（Kraton）SBC改性剂改性
的HP-PP的性能。
图3 显示未改性回收低密度聚乙烯薄膜和添加3wt%
和5wt%CirKular+C2000改性薄膜的撕裂强度，MFR
（190℃，2.16kg）和光学性能（雾度和透明度）的雷达
图
美国科腾（Kraton）的SBC聚合物在与PIR材料一
起使用时也显示出其优势。PIR的再利用能力有助于
减少废物、降低成本（减少处理成本），并对公司设
定的可持续发展目标产生积极影响。研究发现，在含
有尼龙6的聚烯烃混合物中添加3~5wt%的C2000有助于 图5 显示未改性HP-PP和用10%两种不同类型的
提高室温下的缺口伊佐德冲击强度，并提供平衡的性 KratonISBC聚合物添加剂改性的HP-PP的冲击强度、撕
裂强度、热封强度和透光率的蜘蛛图
能组合，其中冲击强度提高了400%，而刚度仅降低了
5%。图4显示了仅含PIR的薄膜与用3wt%C2000改性的
目前正在对二级和三级包装应用进行研究，以最
PIR薄膜的性能比较数据。
大限度地提高其配方中的PCR含量。此外，人们对混
在包装领域的一些应用中，即使使用原生聚烯烃
炼塑料废料流的回收利用也越来越感兴趣，这些废料
树脂，也需要改进性能。例如，在食品包装中使用的
流中混合了不同极性的塑料。回收的PET废料流就是
透明薄膜中，需要在保持包装美观（主要是透明度和
这样一个例子，其中通常含有PET和少量聚烯烃的混
较低的白化应力）的同时提高其耐用性。使用的主要
合物。研究发现，具有马来酸酐功能的CirKular+牌号
树脂是杂相聚丙烯（HP-PP），结果发现，添加10%
（如C1000或C1010）能够提供相容性，并在硬包装中
2025年 第4期 总第568期 17
