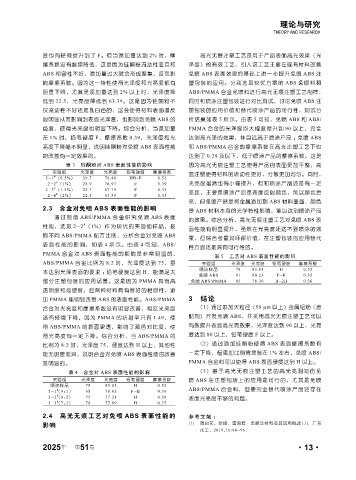

Page 59 - 《橡塑技术与装备》2025年4期

理论与研究
THEORY AND RESEARCH

度也有轻微提升到了 F。但当添加量达到 2% 时，摩 高光无痕注塑工艺是用于产品表面高光效果（光
擦系数没有继续降低，这是因为硅酮粉流动性差且和 泽度）的有效工艺，引入该工艺主要在现有材料改善
ABS 相容性不好，添加量过大就会形成聚集，反而影 免喷 ABS 表面效果的基础上进一步提升免喷 ABS 注
响摩擦系数。因为这一特性使得光泽度和光亮度都有 塑包装的应用。分别选取较优方案的 ABS 免喷料和
明显下降，尤其是添加量达到 2% 以上时，光泽度降 ABS/PMMA 合金免喷料进行高光无痕注塑工艺制样，
低到 22.5，光亮度降低到 63.39。这是因为硅酮粉不 同时和喷涂注塑包装进行对比测试，讨论免喷 ABS 注
仅流动性不好还是乳白色的，这会使得材料表面漫反 塑包装的应用价值和替代喷涂产品的可行性，测试分
射明显从而影响到表面光泽度，也影响到免喷 ABS 的 析结果如表 5 所示。由表 5 可知，免喷 ABS 和 ABS/
色度，使得光亮度也明显下降。综合分析，当添加量 PMMA 合金的光泽度均大幅度提升到 90 以上，完全
在 1% 时，铅笔硬度 F，摩擦系数 0.39，光泽度和光 达到高光泽的效果，并且远高于喷涂产品 ；免喷 ABS
亮度下降幅不明显，说明硅酮粉对免喷 ABS 表面性能 和 ABS/PMMA 合金的摩擦系数在高光注塑工艺下也
的改善有一定效果的。 达到了 0.29 及以下，低于喷涂产品的摩擦系数。这是
表 3 硅酮粉对 ABS 表面性能的影响 因为高光无痕注塑工艺使得产品的表面更加平整，高
实验组 光泽度 光亮度 铅笔硬度 摩擦系数 温注塑使得材料的流动性更好，分散更加均匀。同时，
#
2-1 （0.5%） 29.7 78.80 HB~F 0.52
#
2-2 （1%） 28.9 76.97 F 0.39 光亮度虽然也有小幅提升，但和喷涂产品还是有一定
#
2-3 （1.5%） 25.7 67.75 F 0.35 差距，主要是喷涂产品是表面反射颜色，所以颜色更
#
2-4 （2%） 22.5 63.39 F 0.35
亮，但免喷产品是将金属添加到 ABS 材料里面，颜色
2.3 合金对免喷 ABS 表面性能的影响 受 ABS 材料本身的光学特性影响，难以达到喷涂产品
通过制备 ABS/PMMA 合金研究免喷 ABS 表面
的效果。综合分析，高光无痕注塑工艺对免喷 ABS 表
#
性能，选取 2-2 （1%）作为较优的实验组样品，按
面性能有明显提升，虽然在光亮度还达不到喷涂的效
照不同 ABS/PMMA 配方比例，分析合金对免喷 ABS
果，但综合考量其环保价值，在注塑包装的应用替代
表面性能的影响，如表 4 所示。由表 4 可 知，ABS/
性方面还是具有可行性的。
PMMA 合金对 ABS 表面性能 的影响是非常 明显的，
表 5 工艺对 ABS 表面性能的影响
ABS/PMMA 合金比例为 8:2 时，光泽度达到 75，基 实验组 光泽度 光亮度 铅笔硬度 摩擦系数
喷涂样品 78 85.81 H 0.52
本达到光泽表面的要求 ；铅笔硬度达到 H，能满足大
免喷 ABS 91 80.23 F~H 0.35
部分注塑包装的应用场景。这是因为 PMMA 具有高 免喷 ABS/PMMA 95 78.36 H~2H 0.36
透明度和高硬度，且两种材料具有很好的相容性，添
加 PMMA 能明显改善 ABS 的表面性能。ABS/PMMA 3 结论
合金对光亮度和摩擦系数没有明显改善，相反光亮度 （1）通过添加大粒径（50 μm 以上）金属铝粉（含
还有轻微下降，因为 PMMA 的折射率只有 1.49，使 助剂）开发免喷 ABS，并采用高光无痕注塑工艺可以
得 ABS/PMMA 的表面更透，影响了颜色对比度，使 有效提升表面高光亮效果，光泽度达到 90 以上，光亮
得光亮度有一定下降。综合分析，当 ABS/PMMA 的 度达到 80 以上，铅笔硬度 F 以上。
比例为 8:2 时，光泽度 75，硬度达到 H 以上，其他性 （2） 通过添加硅酮粉使得 ABS 表面摩擦系数有
能无明显差异，说明合金对免喷 ABS 表面性能的改善 一定下降，但添加比例需控制在 1% 左右，免喷 ABS/
是明显的。 PMMA 合金料可以使得 ABS 表面硬度达到 H 以上。
表 4 合金对 ABS 表面性能的影响 （3）基于高光无痕注塑工艺的高光亮耐划伤免
实验组 光泽度 光亮度 铅笔硬度 摩擦系数 喷 ABS 在注塑包装上的应用是可行的，尤其是免喷
喷涂样品 78 85.81 H 0.52
#
3-1 (9:1) 68 78.65 F~H 0.36 ABS/PMMA 合金料，但要完全替代喷涂产品还存在
#
3-2 (8:2） 75 77.31 H 0.38 表面光亮度不够的问题。
#
3-3 (7:3） 78 77.89 H 0.37
2.4 高光无痕工艺对免喷 ABS 表面性能的 参考文献 ：
影响 [1] 周启花，张扬，雷鸣辉．免喷涂材料及其应用概述 [J]．广东
化工，2019,16:94-96．

年
2025 第 51 卷 ·13·
