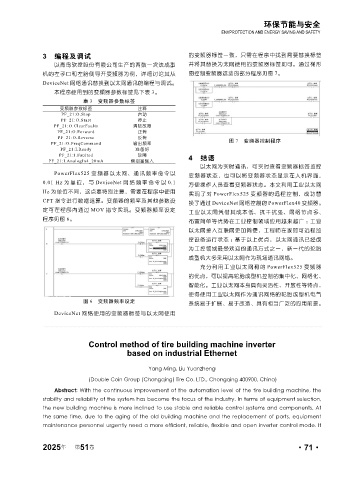

环保节能与安全
ENVPROTECTION AND ENERGY SAVING AND SAFETY

3 编程及调试 的变频器标签一致，只需在程序中找到需要替换标签
以青岛软控股份有限公司生产的两鼓一次法成型 并将其替换为太网使用的变频器标签即可。通过梯形
机的左子口和左胎侧导开变频器为例，详细讨论其从 图控制变频器运动的部分程序见图 7。
DeviceNet 网络通讯替换到以太网通讯的编程与调试。
本程序使用到的变频器参数标签见下表 3。
表 3 变频器参数标签
变频器参数标签 注释
PF_21:O.Stop 启动
PF_21:O.Start 停止
PF_21:O.ClearFaults 清除故障
PF_21:O.Forward 正转
PF_21:O.Reverse 反转
PF_21:O.FreqCommand 输出频率 图 7 变频器控制程序
PF_21:I.Ready 准备好
PF_21:I.Faulted 故障
PF_21:I.AnalogIn4_20mA 模拟量输入 4 结语
以太网为实时通讯，可实时查看变频器标签监控
PowerFlex525 变频器以太网、通讯频率命令以 变频器状态，也可以将变频器状态显示在人机界面，
0.01 Hz 为单位，与 DeviceNet 网络频率命令以 0.1
方便操作人员查看变频器状态。本文利用工业以太网
Hz 为单位不同，这点要特别注意，需要在程序中使用
实现了对 PowerFlex525 变频器的远程控制，成功替
CPT 指令进行数据运算。变频器的频率及其他参数设 换了通过 DeviceNet 网络控制的 PowerFlex40 变频器。
定可在程序内通过 MOV 指令实现。变频器频率设定
工业以太网凭借其成本低、抗干扰强、网络节点多、
程序见图 6。
布置简单等优势在工业控制领域应用越来越广 ；工业
以太网接入互联网更加简便，工程师在家即可远程监
控设备运行状态 ；基于以上优点，以太网通讯已经成
为工控领域最受欢迎的通讯方式之一，新一代的轮胎
成型机大多采用以太网作为现场通讯网络。
充分利用工业以太网和的 PowerFlex525 变频器
的优点，可以提高轮胎成型机控制的集中化、网络化、
智能化。工业以太网本身具有灵活性、开放性等特点，
使得使用工业以太网作为通讯网络的轮胎成型机电气
图 6 变频器频率设定 系统易于扩展、易于改造、具有相当广泛的应用前景。

DeviceNet 网络使用的变频器标签与以太网使用

Control method of tire building machine inverter
based on industrial Ethernet

Yang Ming, Liu Yuanzheng

(Double Coin Group (Chongqing) Tire Co. LTD., Chongqing 400900, China)
Abstract: With the continuous improvement of the automation level of the tire building machine, the
stability and reliability of the system has become the focus of the industry. In terms of equipment selection,
the new building machine is more inclined to use stable and reliable control systems and components. At
the same time, due to the aging of the old building machine and the replacement of parts, equipment
maintenance personnel urgently need a more efficient, reliable, flexible and open inverter control mode. It

2025 第 51 卷 ·71·
