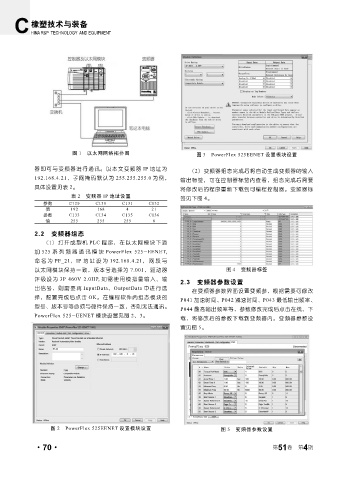

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT
图 1 以太网网络拓扑图 图 3 PowerFlex 525EENET 设置模块设置
器即可与变频器进行通讯。以本文变频器 IP 地址为 （2）变频器组态完成后将自动生成变频器的输入
192.168.4.21，子网掩码默认为 255.255.255.0 为例， 输出标签，可在控制器标签内查看，组态完成后需要
具体设置见表 2。
将修改后的程序重新下载到可编程控制器。变频器标
表 2 变频器 IP 地址设置 签见下图 4。
参数 C129 C130 C131 C132
值 192 168 4 21
参数 C133 C134 C135 C136
值 255 255 255 0
2.2 变频器组态
（1）打开成型机 PLC 程序，在以太网模块下添
加 525 系列频器通讯模块 PowerFlex 525-EENET,
命名为 PF_21，IP 地址设为 192.168.4.21，网段与
以太网模块保持一致，版本号选择为 7.001，驱动器 图 4 变频器标签
评级设为 3P 460V 2.0HP, 如需使用模拟量输入、输
2.3 变频器参数设置
出信号，则需要再 InputData、OutputData 中进行选
在变频器参数界面设置变频参，根据需要可修改
择，配置完成后点击 OK。在编程软件内组态模块的
P041 加速时间、P042 减速时间、P043 最低输出频率、
型号、版本号等必须与硬件保持一致，否则无法通讯。
P044 最高输出频率等，参数修改完成后点击在线、下
PowerFlex 525-EENET 模块设置见图 2、3。
载，将修改后的参数下载到变频器内。变频器参数设
置见图 5。
图 2 PowerFlex 525EENET 设置模块设置 图 5 变频器参数设置
4
·70· 第 51 卷 第 期
