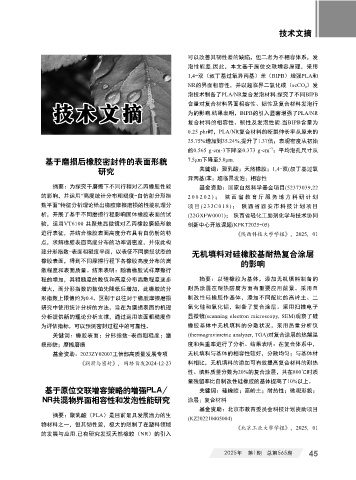

Page 73 - 《橡塑智造与节能环保》2025年1期

技术文摘

可以改善其韧性差的缺陷，但二者为不相容体系，发
泡性能差.因此，本文基于原位交联增容原理，采用
1,4-双（叔丁基过氧异丙基）苯（BIPB）增强PLA和
NR的界面相容性，并以超临界二氧化碳（scCO 2 ）发
泡技术制备了PLA/NR复合发泡材料.探究了不同BIPB
技术文摘 含量对复合材料界面相容性、韧性及复合材料发泡行
为的影响.结果表明，BIPB的引入显著增强了PLA/NR
复合材料的相容性、韧性及发泡性能.当BIPB含量为
0.25 phr时，PLA/NR复合材料的断裂伸长率从原来的
25.75%增加到35.24%,提升了1.37倍；表观密度从初始
-3
的0.565 g·cm-3下降至0.373 g·cm ；平均泡孔尺寸从
基于磨损后橡胶密封件的表面形貌 7.5μm下降至5.0μm.
研究 关键词：聚乳酸；天然橡胶；1,4-双(叔丁基过氧
异丙基)苯；超临界发泡；相容性
摘要：为探究干磨擦下不同行程对乙丙橡胶性能 基金资助：国家自然科学基金项目(52373039,22
的影响，并运用“高度统计分布粗糙度-自仿射分形指 208202) ； 陕西省教育厅服务地方科研计划
数平面”特征分析理论给出橡胶摩擦磨损的性能机理分 项目 (23JC018) ； 陕西省西安市科技计划项目
析，开展了基于不同磨擦行程影响固体橡胶表面的试 (22GXFW0001)； 陕西省轻化工助剂化学与技术协同
验，运用VT6100 共聚焦显微镜对乙丙橡胶磨损形貌 创新中心开放课题(KFKT2025-05)
进行表征，并结合橡胶表面高度分布具有自仿射的特 《陕西科技大学学报》，2025，01
点，求解橡胶表面高度分布的功率谱密度，并依此构
建分形指数-表面粗糙度平面，以表征不同磨损状态的 无机填料对硅橡胶基耐热复合涂层
橡胶表面，得到不同摩擦行程下各橡胶高度分布的离 的影响
散程度和表面质量。结果表明：随着橡胶试样摩擦行
程的增加，其粗糙度的数值和高度分布离散程度逐步 摘要：以硅橡胶为基体，添加无机填料制备的
增大，而分形指数的数值先降低后增加，此橡胶的分 耐热涂层在耐热防腐方面有重要应用前景。采用自
形指数上限值约为0.4。区别于以往对于橡胶摩擦磨损 制改性硅橡胶作基体，添加不同配比的高岭土、二
研究中使用统计分析的方法，旨在为磨损表面的机理 氧化硅和氧化铝，制备了复合涂层。采用扫描电子
分析提供新的理论分析支撑，通过运用表面粗糙度作 显微镜(scanning electron microscopy, SEM)观察了硅
为评估指标，可以预测密封过程中的可靠性。 橡胶基体中无机填料的分散状况，采用热重分析仪
关键词：橡胶表面；分形指数-表面粗糙度；磨 (thermogravimetric analyzer, TGA)对复合涂层的热解温
损形貌；摩擦磨损 度和失重率进行了分析。结果表明：在复合体系中，
基金资助：2023ZY02007工信部高质量发展专项 无机填料与基体的相容性较好，分散均匀；与基体材
《润滑与密封》，网络首发2024-12-23 料相比，无机填料的添加可有效提高复合材料的耐热
性。填料质量分数为20%的复合涂层，其在800℃时质
量残留率比自制改性硅橡胶的基体提高了10%以上。
基于原位交联增容策略的增强PLA/ 关键词：硅橡胶；高岭土；耐热性；微观形貌；
NR共混物界面相容性和发泡性能研究 涂层；复合材料
基金资助：北京市教育委员会科技计划资助项目
摘要：聚乳酸（PLA）是目前最具发展潜力的生 (KZ202210005004)
物材料之一，但其韧性差，极大的限制了在塑料领域
《北京工业大学学报》，2025，01
的发展与应用.已有研究发现天然橡胶（NR）的引入

2025年 第1期 总第565期 45
