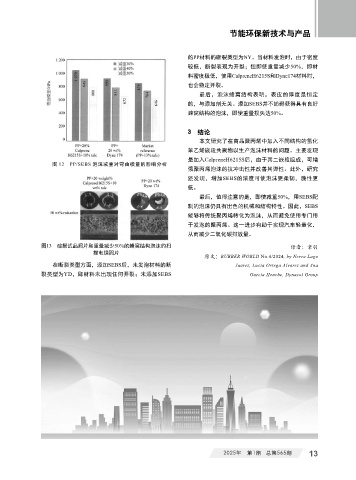

Page 41 - 《橡塑智造与节能环保》2025年1期

节能环保新技术与产品

的PP材料的断裂类型为NY。当材料发泡时，由于密度
较低，断裂表现为开裂；但即使重量减少50%，即材
料密度极低，使用CalpreneH6215S和Dyne174材料时，
也会稳定开裂。
最后，泡沫蜂窝结构表明，表皮的厚度是恒定
的，与添加剂无关。添加SEBS并不妨碍获得具有良好
蜂窝结构的泡沫，即使重量损失达50%。

3 结论
本文研究了在商品聚丙烯中加入不同结构的氢化
苯乙烯嵌段共聚物以生产泡沫材料的问题。主要发现
是加入CalpreneH6215S后，由于其二嵌段组成，可增
图 12 PP/SEBS 泡沫减重对弯曲模量的影响分析
强聚丙烯泡沫的抗冲击性并改善其弹性。此外，研究
还发现，增加SEBS的浓度可使泡沫更柔韧，脆性更
低。
最后，值得注意的是，即使减重50%，用SEBS配
制的泡沫仍具有出色的机械和结构特性。因此，SEBS
能够将传统聚丙烯转化为泡沫，从而避免使用专门用
于发泡的聚丙烯。这一进步有助于实现汽车轻量化，
从而减少二氧化碳排放量。
图13 破损试品照片和重量减少50%的蜂窝结构泡沫的扫 译者：章羽
描电镜照片
原文：RUBBER WORLD No.4/2024, by Nerea Lago
在断裂类型方面，添加SEBS后，未发泡材料的断 Juarez, Lucia Ortega Alvarez and Ana
裂类型为YD，即材料未出现任何开裂；未添加SEBS Garcia Henche, Dynasol Group

2025年 第1期 总第565期 13
