Page 33 - 《橡塑智造与节能环保》2025年1期

技术与装备

泛使用。
2.1 硬度与压缩永久变形的相关性

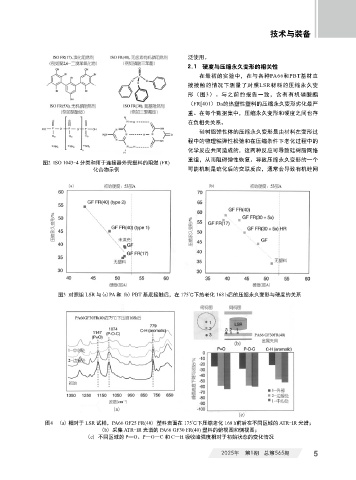

在最初的实验中，在与各种PA66和PBT基材直
接接触的情况下测量了对照LSR材料的压缩永久变
形（图3）。与之前的报告一致，含有有机磷酸酯
（FR[401）Da的热塑性塑料的压缩永久变形劣化最严
重。在每个数据集中，压缩永久变形和硬度之间也存
在负相关关系。
硅树脂弹性体的压缩永久变形是由材料在变形过
程中的物理粘弹性松弛和在压缩条件下老化过程中的
化学反应共同造成的，这两种反应可导致硅树脂网络
图2 ISO 1043-4 分类和用于连接器外壳塑料的阻燃 (FR) 重组，从而阻碍弹性恢复。导致压缩永久变形的一个
化合物示例 可能机制是硫化后的交联反应，通常会导致有机硅网

图3 对照组 LSR 与(a)PA 和 (b) PBT 基底接触后，在 175℃下热老化 168 h后的压缩永久变形与硬度的关系

图4 （a) 相对于 LSR 试样，PA66 GF25 FR(40) 塑料表面在 175℃下压缩老化 168 h前后在不同区域的 ATR-IR 光谱；
（b) 采集 ATR-IR 光谱的 PA66 GF30 FR(40) 塑料的俯视图和侧视图；
（c) 不同区域的 P=O、P—O—C 和 C—H 吸收峰强度相对于初始状态的变化情况

2025年 第1期 总第565期 5
