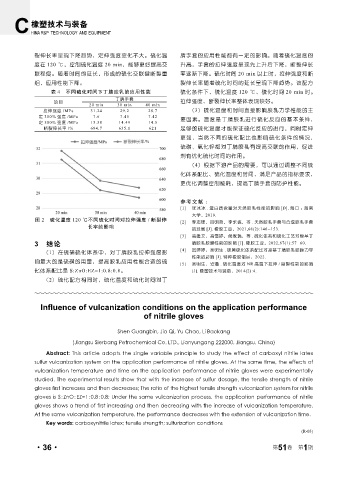

Page 82 - 《橡塑技术与装备》2025年1月

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

裂伸长率呈现下降趋势，定伸强度变化不大。硫化温 腈手套的应用性能都有一定的影响。随着硫化温度的
度在 120 ℃，控制硫化温度 20 min，能够更好提高交 升高，手套的拉伸强度呈现先上升后下降，断裂伸长
联程度。随着时间的延长，形成的硫化交联键断裂重 率逐渐下降。硫化时间 20 min 以上时，拉伸强度和断
组，应用性能下降。 裂伸长率随着硫化时间的延长呈现下降趋势。该配方
表 4 不同硫化时间下丁腈胶乳的应用性能 硫化条件下，硫化温度 120 ℃、硫化时间 20 min 时。
丁腈手套
项目 拉伸强度、断裂伸长率整体表现较好。
20 min 30 min 40 min
拉伸强度 /MPa 31.24 29.2 28.7 （3）硫化温度和时间直接影响胶乳力学性能的主
定 300% 强度 /MPa 7.6 7.45 7.42
定 500% 强度 /MPa 13.38 14.49 14.5 要因素。温度是丁腈胶乳进行硫化反应的基本条件，
断裂伸长率 /% 694.7 635.1 621 足够的硫化温度才能保证硫化反应的进行，同时定伸
更强，当然不同的硫化配比也影响硫化条件的情况，
硫磺、氧化锌都对丁腈胶乳有提高交联的作用，促进
剂有优化硫化时间的作用。
（4）根据下游产品的需要，可以通过调整不同硫
化体系配比、硫化温度和时间，满足产品的指标要求，
更优化调整控制能耗，提高丁腈手套的防护性能。

参考文献 ：
[1] 张冰冰 . 蛋白质含量对天然胶乳性能的影响 [D]. 海口 ：海南
大学，2019.
图 2 硫化温度 120 ℃不同硫化时间对拉伸强度 / 断裂伸 [2] 李志锋，吕明哲，李永振，等 . 天然胶乳手套与合成胶乳手套
长率的影响 的发展 [J]. 橡胶工业，2021,68(2):146-153.
[3] 高建文，高雪婷，侯家瑞，等 . 硫化体系和硫化工艺对羧基丁
3 结论 腈胶乳胶膜性能的影响 [J]. 橡胶工业，2022,67(1):57-60.
[4] 迟婷婷，吴明生 . 硫黄硫化体系配比对羧基丁腈胶乳胶膜力学
（1）在硫磺硫化体系中，对丁腈胶乳拉伸强度影
性能的影响 [J]. 特种橡胶制品，2022.
响最大的是硫磺的用量，提高胶乳应用性能合适的硫 [5] 吴明生，安鲁 . 硫化温度对 NR 高温下拉伸 / 撕裂性能的影响
化体系配比是 S:ZnO:EZ=1:0.8:0.8。 [J]. 橡塑技术与装备，2014(2):4.
（2）硫化配方相同时，硫化温度和硫化时间对丁

Influence of vulcanization conditions on the application performance
of nitrile gloves

Shen Guangbin, Jia Qi, Yu Chao, Li Baokang

(Jiangsu Sierbang Petrochemical Co. LTD., Lianyungang 222000, Jiangsu, China)
Abstract: This article adopts the single variable principle to study the effect of carboxyl nitrile latex
sulfur vulcanization system on the application performance of nitrile gloves. At the same time, the effects of
vulcanization temperature and time on the application performance of nitrile gloves were experimentally
studied. The experimental results show that with the increase of sulfur dosage, the tensile strength of nitrile
gloves first increases and then decreases; The ratio of the highest tensile strength vulcanization system for nitrile
gloves is S:ZnO:EZ=1:0.8:0.8; Under the same vulcanization process, the application performance of nitrile
gloves shows a trend of first increasing and then decreasing with the increase of vulcanization temperature.
At the same vulcanization temperature, the performance decreases with the extension of vulcanization time.
Key words: carboxynitrile latex; tensile strength; sulfurization conditions
(R-03)

1
·36· 第 51 卷 第 期
