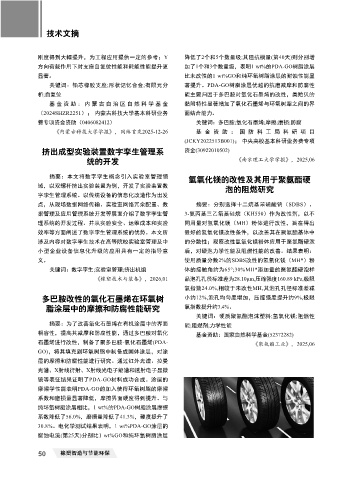

Page 84 - 《橡塑智造与节能环保》2026年1期

技术文摘

刚度得到大幅提升，为工程应用提供一定的参考；Y 降低了2个和5个数量级;其阻抗模量(第40天)则分别增
方向荷载作用下对支座自复位性能和耗能性能提升更 加了1个和3个数量级，表明1 wt%的PDA-GO树脂涂层
显著。 比未改性的1 wt%GO和纯环氧树脂涂层的耐蚀性能显
关键词：铅芯橡胶支座;形状记忆合金;有限元分 著提升。PDA-GO树脂涂层优越的抗磨减摩和防腐性
析;自复位 能主要归因于多巴胺对氧化石墨烯的改性，类贻贝的
基金资助：内蒙古自治区自然科学基金 黏附特性显著增加了氧化石墨烯与环氧树脂之间的界
（2024SHZR2251）； 内蒙古科技大学基本科研业务 面结合能力。
费专项资金资助（0406082412） 关键词：多巴胺;氧化石墨烯;摩擦;磨损;防腐
《内蒙古科技大学学报》，网络首发2025-12-26 基金资助：国防科工局科研项目
(JCKY2022513B001)； 中央高校基本科研业务费专项
挤出成型实验装置数字孪生管理系 资金(30922010502)
统的开发 《南京理工大学学报》，2025,06

摘要：本文将数字孪生概念引入实验室管理领
氢氧化镁的改性及其用于聚氨酯硬
域，以双螺杆挤出实验装置为例，开发了实验装置数 泡的阻燃研究
字孪生管理系统。以传统设备的信息化改造作为出发
点，从现场数据网络传输、实验室网络冗余配置、数 摘要：分别选择十二烷基苯磺酸钠（SDBS）、
据管理及应用管理系统开发等层面介绍了数字孪生管 3-氨丙基三乙氧基硅烷（KH550）作为改性剂，以不
理系统的开发过程。并从实验安全、运维成本和实验 同用量对氢氧化镁（MH）粉体进行改性，旨在得出
效率等方面阐述了数字孪生管理系统的优势。本文所 最好的氢氧化镁改性条件，以改善其在聚氨酯基体中
涉及内容对数字孪生技术在高等院校实验室管理及中 的分散性；观察改性氢氧化镁粉体应用于聚氨酯硬泡
小型企业设备信息化升级的应用具有一定的指导意 后，对硬泡力学性能及阻燃性能的改善。结果表明：
义。 使用质量分数2%的SDBS改性的氢氧化镁（MH*）粉
关键词：数字孪生;实验室管理;挤出机组 体的接触角约为65°;30%MH*添加量的聚氨酯硬泡样
《橡塑技术与装备》，2026,01 品泡孔孔径标准差为28.10μm,压缩强度160.89 kPa,极限
氧指数24.0%,相较于未改性MH,其泡孔孔径标准差减
多巴胺改性的氧化石墨烯在环氧树 小约12%,泡孔均匀度增加，压缩强度提升约9%,极限
脂涂层中的摩擦和防腐性能研究 氧指数提升约3.4%。
关键词：硬质聚氨酯泡沫塑料;氢氧化镁;阻燃性
摘要：为了改善氧化石墨烯在有机涂层中的界面 能;阻燃剂;力学性能
相容性，提高其减摩和防腐性能，通过多巴胺对氧化 基金资助：国家自然科学基金(52372282)
石墨烯进行改性，制备了聚多巴胺-氧化石墨烯(PDA- 《聚氨酯工业》，2025,06
GO)，将其填充到环氧树脂中制备成固体涂层，对涂
层的摩擦和防腐性能进行研究。通过红外光谱、拉曼
光谱、X射线衍射、X射线光电子能谱和透射电子显微
镜等表征结果证明了PDA-GO材料成功合成。涂层的
摩擦学性能表明PDA-GO的加入使得环氧树脂的摩擦
系数和磨损量显著降低，摩擦界面硬度得到提升。与
纯环氧树脂涂层相比，1 wt%的PDA-GO树脂涂层摩擦
系数降低了56.0%，磨损量降低了41.3%，硬度提升了
30.8%。电化学测试结果表明，1 wt%PDA-GO涂层的
腐蚀电流(第25天)分别比1 wt%GO和纯环氧树脂涂层

50 橡塑智造与节能环保
