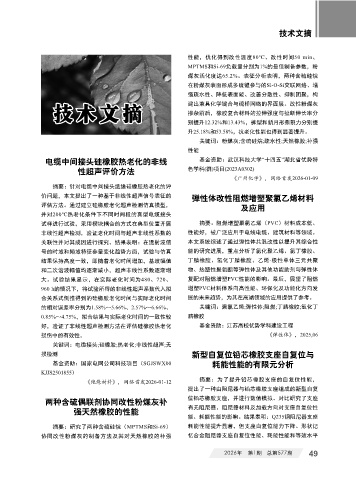

Page 83 - 《橡塑智造与节能环保》2026年1期

技术文摘

性能，优化得到改性温度80℃、改性时间50 min、
MPTMS和Si-69负载量分别为1%的最佳制备参数，粉
煤灰活化度达65.2%。表征分析表明，两种含硫硅烷
在粉煤灰表面形成多硫键参与的Si-O-Si交联网络、增
强疏水性、降低表面能、改善分散性、抑制团聚，构
技术文摘 建出兼具化学键合与硫桥网络的界面层。改性粉煤灰
掺杂前后，橡胶复合材料的拉伸强度与扯断伸长率分
别提升12.32%和13.43%，裤型和新月形撕裂力分别提
升25.18%和53.58%，抗老化性能也得到显著提升。
关键词：粉煤灰;含硫硅烷;疏水性;天然橡胶;补强
性能
电缆中间接头硅橡胶热老化的非线 基金资助：武汉科技大学“十四五”湖北省优势特
性超声评价方法 色学科(群)项目(2023A0302)
《广州化学》，网络首发2026-01-09
摘要：针对电缆中间接头绝缘硅橡胶热老化的评
价问题，本文提出了一种基于非线性超声信号表征的 弹性体改性阻燃增塑聚氯乙烯材料
评估方法。通过建立硅橡胶老化超声检测仿真模型， 及应用
并对200℃热老化条件下不同时间段的真型电缆接头
试样进行试验，采用楔块耦合的方式在典型位置开展 摘要：阻燃增塑聚氯乙烯（PVC）材料成本低、
非线性超声检测，验证老化时间与超声非线性系数的 性能好，被广泛应用于电线电缆、建筑材料等领域。
关联性并对其成因进行探究。结果表明：在透射波信 本文系统综述了通过弹性体共混改性以提升其综合性
号的时域和频域特征参量变化趋势方面，试验与仿真 能的研究进展，重点分析了氯化聚乙烯、氯丁橡胶、
结果保持高度一致，即随着老化时间增加，基波幅值 丁腈橡胶、氢化丁腈橡胶、乙烯-极性单体三元共聚
和二次谐波幅值均逐渐减小，超声非线性系数逐渐增 物、热塑性聚氨酯等弹性体及其他功能助剂与弹性体
大。试验结果显示，在实际老化时间为480、720、 复配对阻燃增塑PVC性能的影响。最后，展望了阻燃
960 h的情况下，将试验所得的非线性超声系数代入拟 增塑PVC材料体系向高性能、环保化及功能化方向发
合关系式倒推得到的硅橡胶老化时间与实际老化时间 展的未来趋势，为其在高端领域的应用提供了参考。
的相对误差率分别为1.58%～5.66%、2.57%～6.66%、 关键词：聚氯乙烯;弹性体;阻燃;丁腈橡胶;氢化丁
0.85%～4.75%，拟合结果与实际老化时间的一致性较 腈橡胶
好，验证了非线性超声检测方法在评估硅橡胶热老化 基金资助：江苏高校优势学科建设工程
损伤中的有效性。 《弹性体》，2025,06
关键词：电缆接头;硅橡胶;热老化;非线性超声;无
损检测 新型自复位铅芯橡胶支座自复位与
基金资助：国家电网公司科技项目（SGJSWX00 耗能性能的有限元分析

KJJS2501855）
《绝缘材料》，网络首发2026-01-12 摘要：为了提升铅芯橡胶支座的自复位性能，
提出了一种由阻尼器与铅芯橡胶支座组成的新型自复
位铅芯橡胶支座，并进行数值模拟。对比研究了支座
两种含硫偶联剂协同改性粉煤灰补
强天然橡胶的性能 有无阻尼器、阻尼器材料及加载方向对支座自复位性
能、耗能性能的影响。结果表明：Q235钢阻尼器支座
摘要：研究了两种含硫硅烷（MPTMS和Si-69） 耗能性能提升显著，但支座自复位能力下降。形状记
协同改性粉煤灰的制备方法及其对天然橡胶的补强 忆合金阻尼器支座自复位性能、耗能性能和等效水平

2026年 第1期 总第577期 49
