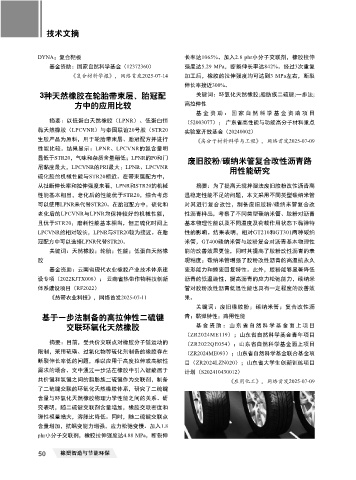

Page 80 - 《橡塑智造与节能环保》2025年7期

技术文摘

DYNA；复合靶板 长率达1065%。加入2.8 phr小分子交联剂，橡胶拉伸
基金资助：国家自然科学基金（12372360） 强度达5.29 MPa，断裂伸长率达842%。经过3次重复
《复合材料学报》，网络首发2025-07-14 加工后，橡胶的拉伸强度均可达到3 MPa左右，断裂
伸长率接近300%。
3种天然橡胶在轮胎带束层、胎冠配 关键词：环氧化天然橡胶;脂肪族二硫键;一步法;
方中的应用比较 高拉伸性

基金资助：国家自然科学基金资助项目
摘要：以低蛋白天然橡胶（LPNR）、低蛋白恒 （52003077）； 广东省高性能与功能高分子材料重点
黏天然橡胶（LPCVNR）与泰国联谊20号胶（STR20 实验室开放基金（20240002）
生胶产品为原料，用于轮胎带束层、胎冠配方并进行 《高分子材料科学与工程》，网络首发2025-07-09
性能比较。结果显示：LPNR、LPCVNR的氮含量明
显低于STR20，气味和杂质含量稍低；LPNR的P0和门 废旧胶粉/碳纳米管复合改性沥青路
尼黏度最大，LPCVNR的PRI最大；LPNR、LPCVNR 用性能研究
硫化胶的机械性能与STR20相近。在带束层配方中，
从扯断伸长率和拉伸强度来看，LPNR和STR20的机械 摘要：为了提高无搅拌湿法废旧胶粉改性沥青高
性能基本相当，老化后的性能优于STR20，综合考虑 温稳定性能不足的问题，本文采用不同类型碳纳米管
可以使用LPNR来代替STR20。在胎冠配方中，硫化和 对其进行复合改性，制备废旧胶粉/碳纳米管复合改
老化后的LPCVNR与LPNR均保持较好的机械性能， 性沥青样品，考察了不同类型碳纳米管、胶粉对沥青
且优于STR20；磨耗性能基本相当，但正硫化时间上 基本物理性能以及不同温度及荷载作用状态下黏弹特
LPCVNR的相对较长，LPNR与STR20较为接近。在胎 性的影响。结果表明，相对GT210和GT301两种碳纳
冠配方中可以选择LPNR代替STR20。 米管，GT400碳纳米管与胶粉复合对沥青基本物理性
关键词：天然橡胶；轮胎；性能；低蛋白天然橡 能的改善效果更佳，同时其提高了胶粉改性沥青的表
胶 观粘度；碳纳米管增强了胶粉改性沥青的高温抗永久
基金资助：云南省现代农业橡胶产业技术体系建 变形能力和蠕变回复特性。此外，胶粉能够显著降低
设专项（2022KJTX008）； 云南省热带作物科技创新 沥青的低温脆性，提高沥青的应力松弛能力，碳纳米
体系建设项目（RF2022） 管对胶粉改性沥青低温性能也具有一定程度的改善效
《热带农业科技》，网络首发2025-07-11 果。
关键词：废旧橡胶粉；碳纳米管；复合改性沥
基于一步法制备的高拉伸性二硫键 青；黏弹特性；路用性能
交联环氧化天然橡胶 基金资助：山东省自然科学基金面上项目
（ZR2024ME119）；山东省自然科学基金青年项目
摘要：目前，受共价交联点对橡胶分子链运动的 （ZR2022QE054）；山东省自然科学基金面上项目
限制，采用硫磺、过氧化物等硫化剂制备的橡胶存在 （ZR2024ME093）；山东省自然科学基金联合基金项
断裂伸长率低的问题，难以应用于高度拉伸或高韧性 目（ZR2024LZN020）；山东省大学生创新训练项目
需求的场合。文中通过一步法在橡胶中引入键能居于 计划（S202410430012）
共价键和氢键之间的脂肪族二硫键作为交联剂，制备 《应用化工》，网络首发2025-07-09
了二硫键交联的环氧化天然橡胶体系，研究了二硫键
含量与环氧化天然橡胶物理力学性能之间的关系。研
究表明，随二硫键交联剂含量增加，橡胶交联密度和
弹性模量增大，溶胀比降低。同时，随二硫键交联点
含量增加，抗蠕变能力增强，应力松弛变慢。加入1.8
phr小分子交联剂，橡胶拉伸强度达4.88 MPa，断裂伸

50 橡塑智造与节能环保
