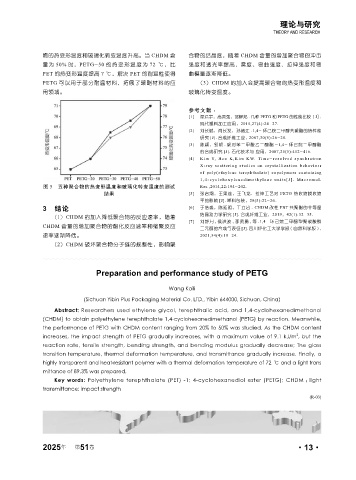

Page 59 - 《橡塑技术与装备》2025年3期

理论与研究
THEORY AND RESEARCH

物的热变形温度和玻璃化转变温度升高。当 CHDM 含 合物的结晶度，随着 CHDM 含量的增加聚合物的冲击
量为 50% 时，PETG-50 的热变形温度为 72 ℃， 比 强度和透光率提高，雾度、弯曲强度、拉伸强度和弯
PET 的热变形温度提高 7 ℃，解决 PET 的耐温性使得 曲模量逐渐降低。
PETG 可以用于部分耐温材料，拓展了聚酯材料的应 （3）CHDM 的加入会提高聚合物的热变形温度和
用领域。 玻璃化转变温度。

参考文献 ：
[1] 温浩宇，高灵强，邹耀邦 . 几种 PETG 和 PETG 的性能比较［J］．
现代塑料加工应用，2015,27(4):24-27.
[2] 刘长斌，肖长发，孙绪江 .1,4- 环己烷二甲醇共聚酯的热性能
研究 [J]. 合成纤维工业， 2007,30(5):26-28.
[3] 陈颖，邹艳 . 聚对苯二甲酸乙二醇酯 -1,4- 环己烷二甲醇酯
的合成研究 [J]. 石化技术与 应用，2007,25(5):412-416.
[4] Kim Y, Heo K,Kim KW. Time - resolved synchrotron
X-ray scattering studies on crystallization behaviors
of poly(ethylene terephthalate) copolymers containing
1,4-c yclohe xyl enedi me thyle ne unit s[J]. Macrom ol .
图 5 五种聚合物的热变形温度和玻璃化转变温度的测试 Res.,2014,22:194-202.
结果 [5] 张启纲，王果连，王飞龙．拉伸工艺对 PETG 热收缩膜收缩
率的影响 [J]. 塑料包装，28(5):22-26．
3 结论 [6] 于浩淼，陈延明，王立岩 . CHDM 改性 PBT 共聚酯的非等温
结晶动力学研究 [J]. 合成纤维工业，2019，42(1):32-35．
（1）CHDM 的加入降低聚合物的反应速率，随着
[7] 刘静月 , 侯洪波 , 李贤勇 , 等 .1,4- 环己烷二甲醇型聚碳酸酯
CHDM 含量的增加聚合物的酯化反应速率和缩聚反应 二元醇的合成与表征 [J]. 四川轻化工大学学报 ( 自然科学版 ),
速率逐渐降低。 2021,34(4):18-24.
（2）CHDM 破坏聚合物分子链的规整性，影响聚

Preparation and performance study of PETG

Wang Kaili

(Sichuan Yibin Plus Packaging Material Co. LTD., Yibin 644000, Sichuan, China)
Abstract: Researchers used ethylene glycol, terephthalic acid, and 1,4-cyclohexanedimethanol
(CHDM) to obtain polyethylene terephthalate 1,4-cyclohexanedimethanol (PETG) by reaction. Meanwhile,
the performance of PETG with CHDM content ranging from 20% to 50% was studied. As the CHDM content
2
increases, the impact strength of PETG gradually increases, with a maximum value of 9.1 kJ/m , but the
reaction rate, tensile strength, bending strength, and bending modulus gradually decrease; The glass
transition temperature, thermal deformation temperature, and transmittance gradually increase. Finally, a
highly transparent and heat-resistant polymer with a thermal deformation temperature of 72 ℃ and a light trans
mittance of 89.3% was prepared.
Key words: Polyethylene terephthalate (PET) -1; 4-cyclohexanediol ester (PETG); CHDM ； light
transmittance; impact strength
(R-03)

2025 第 51 卷 ·13·
年
