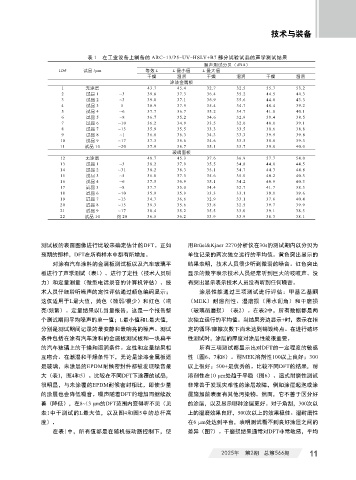

Page 39 - 《橡塑智造与节能环保》2025年2期

技术与装备

表 1 在工业设备上制备的 ARC-13/P5-UV-HSLV+B7 部分试验试品的声学测试结果
噪声测试分贝（dBA）
ID# 试品 /μm 等效 L L 最小值 L 最大值
干燥 湿润 干燥 湿润 干燥 湿润
涂漆金属板
1 无涂层 43.7 45.4 32.7 32.5 55.7 53.2
2 试品 1 ~3 39.6 37.3 36.4 35.2 44.5 44.3
3 试品 2 ~3 39.8 37.1 36.9 35.6 44.8 43.3
4 试品 3 5 38.9 37.9 35.4 34.7 40.4 39.2
5 试品 4 ~6 37.7 36.7 35.2 34.7 41.0 40.1
6 试品 5 ~8 36.7 35.2 34.6 32.9 39.4 38.5
7 试品 6 ~10 36.2 34.9 33.5 32.0 40.0 39.1
8 试品 7 ~13 35.9 35.5 33.3 33.5 38.6 38.8
9 试品 8 ~1 36.8 36.3 34.3 33.3 39.9 39.8
10 试品 9 ~17 37.3 35.6 34.6 33.3 38.8 39.3
11 试品 10 ~20 37.9 36.7 35.1 33.7 39.0 40.0
玻璃面板
12 无涂层 48.7 45.3 37.6 36.9 57.7 54.0
13 试品 1 ~3 38.2 37.9 35.5 34.8 44.0 44.5
14 试品 2 ~31 38.2 38.3 35.1 34.7 44.3 44.8
15 试品 3 ~5 36.8 37.3 35.6 35.0 40.2 40.3
16 试品 4 ~6 37.5 36.9 35.1 34.2 40.9 40.3
17 试品 5 ~8 37.7 35.0 34.4 32.7 41.7 38.3
18 试品 6 ~10 35.9 35.9 33.3 33.1 39.1 39.6
19 试品 7 ~13 34.7 36.6 32.9 33.1 37.6 40.4
20 试品 8 ~15 39.3 35.6 33.8 32.5 39.7 39.9
21 试品 9 ~17 38.4 35.2 35.5 33.0 39.1 38.3
22 试品 10 约 20 36.5 36.2 33.9 33.9 38.3 38.1

测试板的表面图像进行比较来确定估计的DFT。正如 用Brüel&Kjaer 2270分析仪在30s的测试期内以分贝为
预期的那样，DFT在所有样本中都有所增加。 单位记录的两次独立运行的平均值。黄色突出显示的
对涂有汽车涂料的金属板测试板以及汽车玻璃平 结果表明，技术人员很少听到微弱的噪音。红色突出
板进行了声学测试（表1）。进行了定性（技术人员听 显示的数字表示技术人员经常听到巨大的吱吱声。没
力）和定量测量（微型电话录音的计算机评估）。技 有突出显示表示技术人员没有听到任何噪音。
术人员仔细聆听噪声的定性评估通过颜色编码显示； 涂层性能通过三项测试进行评估：甲基乙基酮
这仅适用于L最大值，黄色（微弱/很少）和红色（响 （MEK）耐溶剂性、湿磨损（用水刮角）和干磨损
亮/频繁）。定量结果以L当量报告，这是一个报告整 （玻璃凿磨损）（表2）。在表2中，所有数据都是两
个测试期间平均噪声的单一值；L最小值和L最大值， 次独立运行的平均值。当结果旁边显示+时，表示在指
分别是测试期间记录的最安静和最响亮的噪声。测试 定的循环/摩擦次数下尚未达到销毁终点。在进行破坏
条件包括在涂有汽车涂料的金属板测试板和一块扁平 性测试时，涂层的厚度对涂层性能很重要。
的汽车玻璃上的干燥和湿润条件。定性和定量结果相 所有三项测试都显示出对DFT的一定程度的敏感
互吻合。在潮湿和干燥条件下，无论是涂漆金属板还 性（图6、7和8）。耐MEK溶剂性100以上良好；300
是玻璃，未涂层的EPDM耐候密封件都被发现噪音最 以上很好；500+是优秀的。比较不同DFT的结果，耐
大（表1，图4和5）。比较在不同DFT下涂覆的试品， 溶剂性在10 μm处趋于平稳（图6）。湿式耐磨性测试
很明显，与未涂覆的EPDM耐候密封相比，即使少量 非常善于发现灾难性的涂层故障，例如涂层起泡或涂
的涂层也会降低噪音。噪声随着DFT的增加而继续改 层施加前表面有其他污染物。然而，它不善于区分好
善（降低），在8~13 μm的DFT范围内变得听不见（见 的涂层，以及显示哪种涂层更好。对于角刮，300次以
表1中干测试的L最大值，以及图4和图5中的总杆高 上的湿磨效果良好，500次以上的效果极佳。湿耐磨性
度）。 在6 μm处达到平台，表明测试看不到良好涂层之间的
在表1中，所有值都是在随机振动器控制下，使 差异（图7）。干磨损结果通常对DFT非常敏感，平均

2025年 第2期 总第566期 11
