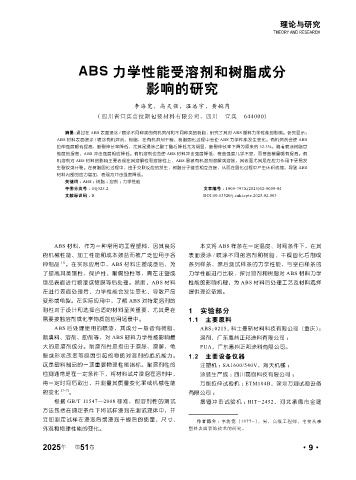

Page 55 - 《橡塑技术与装备》2025年2期

理论与研究
THEORY AND RESEARCH

ABS 力学性能受溶剂和树脂成分

影响的研究

李海宽，高灵强，温浩宇，黄婉芮
( 四川省宜宾普拉斯包装材料有限公司，四川 宜宾 644000)

摘要： 通过在 ABS 表面浸涂 / 喷涂不同种类的有机溶剂和不同种类的树脂，研究了其对 ABS 塑料力学性能的影响。研究显示：
ABS 材料表面浸涂 / 喷涂有机溶剂、树脂，在有机溶剂干燥、树脂固化过程中会使 ABS 力学性能发生变化。有机溶剂会使 ABS
拉伸强度略有提高，断裂伸长率降低，尤其是浸涂乙酸丁酯后降低尤为明显，断裂伸长率下降为原来的 52.3%。随着喷涂树脂官
能度的提高，ABS 冲击强度相应降低。有机溶剂也会使 ABS 材料冲击强度降低，弯曲强度几乎不变，而弯曲模量略有提高。有
机溶剂对 ABS 材料的影响主要表现在其溶解性和溶胀性上，ABS 易被有机溶剂溶解或溶胀，其表面尤其是在应力作用下更易发
生裂纹或开裂。在树脂固化过程中，由于交联反应的发生，树脂分子链会相互连接，从而在固化过程中产生体积收缩，导致 ABS
材料内部的应力增加，表现为冲击强度降低。
关键词 ： ABS ；树脂 ；溶剂 ；力学性能
中图分类号 ： TQ325.2 文章编号 ： 1009-797X(2025)02-0009-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.02.003

ABS 材料，作为一种常用的工程塑料，因其良好 本文将 ABS 样条在一定温度、时间条件下，在其
的机械性能、加工性能和成本效益而被广泛应用于各 表面浸涂 / 喷涂不同的溶剂和树脂，干燥固化后制成
种制品 [1] 。在实际应用中，ABS 材料注塑成型后，为 系列样条，然后测试样条的力学性能，与空白样条的
了提高其美观性、保护性、耐腐蚀性等，需在注塑成 力学性能进行比较，探讨溶剂和树脂对 ABS 材料力学
型品表面进行喷漆或镀膜等后处理。然而，ABS 材料 性能的影响机理，为 ABS 材料后处理工艺及材料选择
在进行表面处理后，力学性能会发生变化，导致产品 提供理论依据。
变形或龟裂。在实际应用中，了解 ABS 对特定溶剂的
耐性对于设计和选择合适的材料至关重要，尤其是在 1 实验部分
需要接触溶剂或化学物质的应用场景中。 1.1 主要原料
ABS 后处理使用的喷漆，其成分一般含有树脂、 ABS： 0215，科士曼新材料科技有限公司（重庆）；
颜填料、溶剂、助剂等，对 ABS 材料力学性能影响最 溶剂，广东惠州正邦涂料有限公司 ；
大的是溶剂成分。耐溶剂性是指由于溶胀、溶解、龟 PUA，广东惠州正邦涂料有限公司。
裂或形状改变等原因引起的物质对溶剂的抵抗能力。 1.2 主要设备仪器
这是塑料制品的一项重要物理性能指标。耐溶剂性的 注塑机 ： SA1600/540V，海天机械 ；
检测通常是在一定条件下，将材料试片浸泡在溶剂中， 涂装生产线 ：四川磊容科技有限公司 ；
待一定时间后取出，并测量其质量变化率或机械性能 万能拉伸试验机 ： ETM104B，深圳万测试验设备
的变化 [2~7] 。 有限公司 ；
根据 GB/T 11547—2008 标准，耐溶剂性的测试 摆锤冲击试验机 ： HIT-2452，河北承德市金建
方法包括在规定条件下将试样浸泡在测试液体中，并
立即测定试样在浸泡后或浸泡干燥后的质量、尺寸、 作者简介 ：李海宽（1977-），男，高级工程师，主要从事
外观和物理性能的变化。 塑料表面装饰技术的研究。

2025 第 51 卷 ·9·
年
