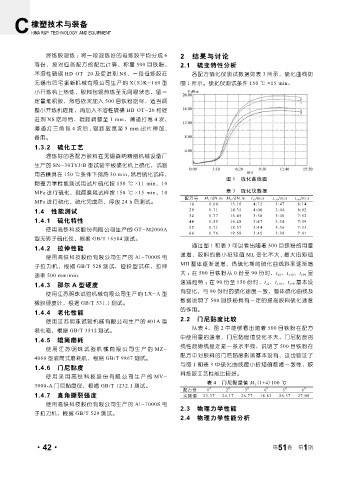

Page 92 - 《橡塑技术与装备》2025年1月

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

终炼胶混炼 ：将一段混炼好的母炼胶平均分成 6 2 结果与讨论
等份，按对应各配方的配比计算、称量 500 目铁粉、 2.1 硫变特性分析
不溶性硫磺 HD OT-20 及促进剂 NS，一段母炼胶在 各配方硫化仪测试数据如表 3 所示，硫化曲线如
无锡市后宅振新机械有限公司生产的 X(S)K-160 型 图 1 所示。硫化仪测试条件 150 ℃ ×15 min。
小开炼机上热炼，胶料包辊热炼至无网眼状态，留一
定量堆积胶，然后依次加入 500 目铁粉吃尽，适当调
整小开炼机辊距，再加入不溶性硫磺 HD OT-20 和促
进剂 NS 吃尽后，辊距调整至 1 mm，薄通打卷 4 次、
薄通打三角包 4 次后 , 辊距放宽至 5 mm 出片停放、
备用。
1.3.2 硫化工艺
混炼好的各配方胶料在无锡森纳精密机械设备厂
生产的 SN-30TYJ/B 型试验平板硫化机上硫化，试验
用各模具在 150 ℃条件下预热 30 min，然后硫化试样，
图 1 硫化曲线图
物理力学性能测试用试片硫化按 150 ℃ ×11 min、10
MPa 进行硫化，辊筒磨耗试样按 150 ℃ ×15 min、10 表 3 硫化仪数据
配方号 M L /dN.m M H /dN.m t s2 /m:s t c10 /m:s t c90 /m:s
MPa 进行硫化，硫化完成后，停放 24 h 后测试。 1# 0.66 13.16 4:12 3:47 8:14
1.4 性能测试 2# 0.71 14.35 4:06 3:44 8:02
3# 0.77 15.45 3:58 3:40 7:52
1.4.1 硫化特性 4# 0.55 16.28 3:47 3:34 7:39
使用高铁科技股份有限公司生产的 GT-M2000A 5# 0.71 18.57 3:44 3:36 7:33
6# 0.76 19.58 3:45 3:38 7:41
型无转子硫化仪，根据 GB/T 16584 测试。
1.4.2 拉伸性能 通过图 1 和表 3 可以看出随着 500 目铁粉的用量
递增，胶料的最小扭矩值 ML 变化不大 , 最大扭矩值
使用高铁科技股份有限公司生产的 Al-7000S 电
MH 整体逐渐递增，热硫化期的硫化曲线斜率逐渐增
子拉力机，根据 GB/T 528 测试，哑铃型试样，拉伸
速率 500 mm/min. 大 ；在 500 目铁粉从 0 份至 90 份时，t s2 、t c10 、t c90 呈
1.4.3 邵尔 A 型硬度 递减趋势 ；在 90 份至 150 份时，t s2 、t c10 、t c90 基本没
有变化，与 90 份时的硫化速度一致，整体硫化曲线及
使用江苏明珠试验机械有限公司生产的 LX-A 型
数据说明了 500 目铁粉具有一定的提高胶料硫化速度
橡胶硬度计，根据 GB/T 531.1 测试。
的作用。
1.4.4 老化性能
2.2 门尼黏度比较
使用江苏明珠试验机械有限公司生产的 401A 型
从表 4，图 2 中能够看出随着 500 目铁粉在配方
老化箱，根据 GB/T 3512 测试。
中使用量的递增，门尼黏度值变化不大，门尼黏度的
1.4.5 辊筒磨耗
线性趋势线接近是一条水平线，说明了 500 目铁粉在
使用江苏明珠试验机械有限公司生产的 MZ-
配方中对胶料的门尼黏度影响基本没有，这也验证了
4060 型滚筒式磨耗机，根据 GB/T 9867 测试。
与图 1 和表 3 中硫化曲线最小扭矩值数据一致性，胶
1.4.6 门尼黏度
料炼胶工艺性能比较好。
使用采用高铁科技股份有限公司生产的 MV-
表 4 门尼黏度值 M L (1+4)100 ℃
3000-A 门尼黏度仪，根据 GB/T 1232.1 测试。
配方号 1 # 2 # 3 # 4 # 5 # 6 #
1.4.7 直角撕裂强度 实测值 23.37 24.17 26.77 18.83 26.37 27.08
使用高铁科技股份有限公司生产的 Al-7000S 电
2.3 物理力学性能
子拉力机，根据 GB/T 529 测试。
2.4 物理力学性能分析

1
·42· 第 51 卷 第 期
