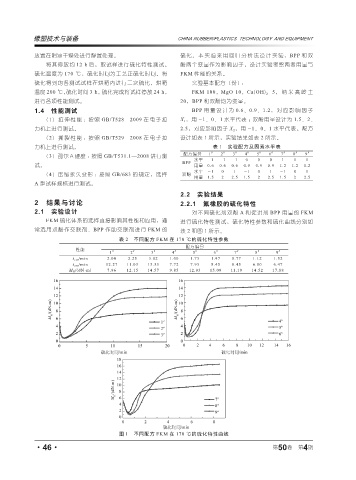

Page 102 - 《橡塑技术与装备》2024年4期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

放置在阴凉干燥处进行静置处理。 硫化。本实验采用回归分析法设计实验，BPP 和双
将其停放约 12 h 后，取试样进行硫化特性测试。 酚两个变量作为影响因子，设计实验考察两者用量与
硫化温度为 170 ℃，硫化时间为工艺正硫化时间。将 FKM 性能的关系。
硫化得到的各测试试样在烘箱内进行二次硫化，烘箱 实验基本配方（份）：
温度 200 ℃，硫化时间 3 h。硫化完成将试样停放 24 h， FKM 100， MgO 10，Ca(OH) 2 5，纳米高岭土
进行各项性能测试。 20，BPP 和双酚均为变量。
1.4 性能测试 BPP 用量设计为 0.6、0.9、1.2，对应影响因子
（1）拉伸性能 ：按照 GB/T528—2009 在电子拉 X 1 ，用 -1、0、1 水平代表 ；双酚用量设计为 1.5、2、
力机上进行测试。 2.5，对应影响因子 X 2 ，用 -1、0、1 水平代表。配方
（2）撕裂性能 ：按照 GB/T529—2008 在电子拉 设计如表 1 所示，实验结果如表 2 所示。
力机上进行测试。 表 1 实验配方及因素水平表
3
2
1
（3）邵尔Ａ硬度 ：按照 GB/T531.1—2008 进行测 配方编号 -1 # -1 # -1 # 4 0 # 5 0 # 6 0 # 7 1 # 8 1 # 9 1 #
BPP 水平
试。 用量 0.6 0.6 0.6 0.9 0.9 0.9 1.2 1.2 1.2
水平 -1 0 1 -1 0 1 -1 0 1
（4）压缩永久变形 ：按照 GB/683 的规定，选择 双酚
用量 1.5 2 2.5 1.5 2 2.5 1.5 2 2.5
A 型试样规格进行测试。
2.2 实验结果
2 结果与讨论 2.2.1 氟橡胶的硫化特性
2.1 实验设计 对不同硫化剂双酚 A 和促进剂 BPP 用量的 FKM
FKM 硫化体系的选择直接影响其性能和应用，通 进行硫化特性测试，硫化特性参数和硫化曲线分别如
常选用双酚作交联剂、BPP 作助交联剂进行 FKM 的 表 2 和图 1 所示。
表 2 不同配方 FKM 在 170 ℃的硫化特性参数
配方编号
性能 # # # # # # # # #
1 2 3 4 5 6 7 8 9
t c10 /min 2.00 2.25 3.82 1.00 1.73 1.97 0.77 1.12 1.52
t c90 /min 12.27 11.03 13.33 7.72 7.93 8.45 8.45 6.80 6.47
M H /(dN·m) 7.96 12.15 14.57 9.85 12.93 15.09 11.19 14.52 17.88

图 1 不同配方 FKM 在 170 ℃的硫化特性曲线
4
·46· 第 50 卷 第 期
