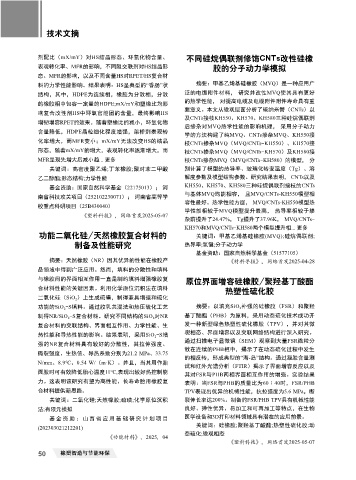

Page 80 - 《橡塑智造与节能环保》2025年5期

技术文摘

剂配比（mX/mY）对HS结晶形态、环氧化物含量、 不同硅烷偶联剂修饰CNTs改性硅橡
表观转化率、MFR的影响，不同阻交联剂对HS结晶形 胶的分子动力学模拟
态、MFR的影响，以及不同含量HS对RPET/HS复合材
料的力学性能影响。结果表明：HS呈典型的“香肠”状 摘要：甲基乙烯基硅橡胶（MVQ）是一种应用广
结构，其中，HDPE为连续相，橡胶为分散相，分散 泛的电缆附件材料， 研究并改性MVQ使其具有更好
的热学性能， 对提高电缆及电缆附件附件寿命具有重
的橡胶相中包容一定量的HDPE;mX/mY和塑橡比均影
要意义。本文从微观层面分析了碳纳米管（CNTs）以
响复合改性剂HS中环氧官能团的含量，最终影响HS
及CNTs接枝KH550、KH570、KH580三种硅烷偶联剂
增韧增容RPET的效果。随着塑橡比的减小，环氧化物
后掺杂对MVQ热学性能的影响机理， 采用分子动力
含量降低，HDPE晶粒细化程度增强，架桥剂表观转
学的方法构建了纯MVQ、CNTs掺杂MVQ、KH550接
化率增大，而MFR变小；mX/mY无法改变HS的结晶 枝CNTs掺杂MVQ（MVQ/CNTs-KH550）、KH570接
形态，随着mX/mY的增大，表观转化率逐渐增大，而 枝CNTs掺杂MVQ（MVQ/CNTs-KH570）及KH580接
MFR呈现先增大后减小趋... 更多 枝CNTs掺杂MVQ（MVQ/CNTs-KH580）的模型， 分
关键词：高密度聚乙烯;丁苯橡胶;聚对苯二甲酸 别计算了模型的热导率、玻璃化转变温度（Tg）、溶
乙二醇酯;形态结构;力学性能 解度参数及模型结构参数。研究结果表明， CNTs以及
KH550、KH570、KH580三种硅烷偶联剂接枝的CNTs
基金资助：国家自然科学基金（22175013）； 河
与基体MVQ均能相容， 且MVQ/CNTs-KH550模型相
南省科技攻关项目（252102230071）； 河南省高等学
容性最好。热学性能方面， MVQ/CNTs-KH550模型热
校重点科研项目（25B430040）
学性能相较于MVQ模型提升最高， 热导率相较于掺
《塑料科技》，网络首发2025-05-07
杂前提升了24.47%， Tg提升了37.96K， MVQ/CNTs-
KH570和MVQ/CNTs-KH580两个模型提升相... 更多
功能二氧化硅/天然橡胶复合材料的 关键词：甲基乙烯基硅橡胶(MVQ);硅烷偶联剂;
制备及性能研究 热导率;氢键;分子动力学
基金资助：国家自然科学基金（51577105）
摘要：天然橡胶（NR）因其优异的性能在橡胶产 《材料导报》，网络首发2025-04-28
品领域中得到广泛应用。然而，填料的分散性和填料
与橡胶间的界面相互作用一直是制约填料增强橡胶复 原位界面增容硅橡胶/聚羟基丁酸酯
合材料性能的关键因素。利用化学原位沉积法在填料 热塑性硫化胶
二氧化硅（SiO 2 ）上生成硫磺，制得兼具增强和硫化
功能的SiO 2 -S填料。通过胶乳共混法和热压硫化工艺 摘要：以填充SiO 2 补强的硅橡胶（FSR）和聚羟
制得NR/SiO 2 -S复合材料。研究不同结构的SiO 2 对NR 基丁酸酯（PHB）为原料，采用动态硫化技术成功开
复合材料的交联结构、界面相互作用、力学性能、生 发一种新型绿色热塑性硫化橡胶（TPV），并对其微
热性能和导热性能的影响。结果表明，采用SiO 2 -S增 观相态、界面增容以及交联网络结构进行深入研究。
通过扫描电子显微镜（SEM）观察到大量FSR微粒分
强的NR复合材料具有较好的分散性，其拉伸强度、
撕裂强度、生热值、导热系数分别为21.2 MPa、33.75 散在连续的PHB相中，揭示了在动态硫化过程中发生
的相反转，形成典型的“海-岛”结构。通过凝胶含量测
N/mm、8.9℃、0.54 W/（m·K）。并且，当其用作胎
试和红外光谱分析（FTIR）揭示了界面增容反应以及
面胶时可有效降低胎心温度11℃,表现出较好热控制能 其对FSR与PHB两相界面相互作用的增强。实验结果
力。这表明该研究有望为高性能、长寿命胎用橡胶复 表明：当FSR与PHB的质量比为60∶40时，FSR/PHB
合材料提供新思路。 TPV表现出优异的机械性能，抗拉强度为5.6 MPa，断
关键词：二氧化硅;天然橡胶;硫磺;化学原位沉积 裂伸长率达200%。制备的FSR/PHB TPV具有机械性能
法;有限元模拟 良好、弹性优异、易加工和可再加工等特点，在生物
基金资助：山西省应用基础研究计划项目 医学设备和3D打印材料领域具有潜在的应用前景。
(202303021212201) 关键词：硅橡胶;聚羟基丁酸酯;热塑性硫化胶;动
《功能材料》，2025，04 态硫化;微观相态
《塑料科技》，网络首发2025-05-07
50 橡塑智造与节能环保
