Page 59 - 《橡塑技术与装备》2025年5期
P. 59

理论与研究
                                                                                               THEORY AND RESEARCH



                                                                  cm -1  出现微弱的宽峰为酶解木质素结构的 OH 特征峰。
                                                                  当 酶解 木 质素 的替 代 量为 10% 时,910  cm       -1  的 位置
                                                                  还存在略微的环氧基吸收峰,这可能是因为此时酶解
                                                                  木质素环氧基较少,还无法参与固化反应 ;随着酶解
                                                                  木质素的替代量为逐渐增大到 40% 时,此时环氧基数
                                                                  量也增多,能够进行开环反应的活性位点也增加,使
                                                                  其酶解木质素环氧树脂固化物中环氧基与固化剂反应,
                                                                  导致环氧基吸收峰消失。








                   图 1 酶解木质素含量对环氧树脂拉伸性能的影响

                芳杂环结构的酶解木质素,并且酶解木质素分子中酚
                羟基等活性基团使其固化物分子间作用力增强,从而
                提升材料冲击强度,但随着酶解木质素引入量持续增
                加,过多的酶解木质素结构会使其与体系的相容性下
                降,并且在成型固化物的过程中,样块内部气泡较多,
                在材料内部形成缺陷,最终导致冲击强度下降。

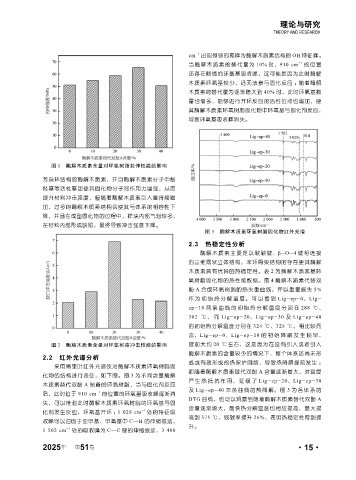

                                                                        图 3 酶解木质素环氧树脂固化物红外光谱

                                                                  2.3 热稳定性分析
                                                                      酶解木质素主要是以碳碳键、β-O-4 键相连接
                                                                  的三维网状立体结构,苯环骨架结构的存在使其酶解
                                                                  木质素具有优异的热稳定性。表 2 为酶解木质素基环
                                                                  氧树脂固化物的热性能数据。图 4 酶解木质素代替双
                                                                  酚 A 合成环氧树脂的热失重曲线,并以重量损失 5%

                                                                  作为初始热分解温度。可以看到 Lig-ep-0、Lig-
                                                                  ep-10 两条曲线的初始热分解温度分别在 288  ℃、
                                                                  302  ℃, 而 Lig-ep-20、Lig-ep-30 及 Lig-ep-40

                                                                  的初始热分解温度分别在 324  ℃、328  ℃。相比较而
                                                                  言,Lig-ep-0、Lig-ep-10 的 初 始 降 解 发 生 较 早,
                   图 2 酶解木质素含量对环氧树脂冲击性能的影响                        提前大约 20  ℃左右,这是因为在没有引入或者引入
                                                                  酶解木质素的含量较少的情况下,整个体系还尚未形
                2.2 红外光谱分析
                                                                  成或有效形成的热保护网络,导致热降解提前发生 ;
                    采用傅里叶红外光谱仪对酶解木质素环氧树脂固
                                                                  而随着酶解木质素替代双酚 A 含量逐渐增大,对温度
                化物的结构进行表征,如下图。图 3 为不同含量酶解
                                                                  产生热抵抗作用,延缓了 Lig-ep-20、Lig-ep-30
                木质素替代双酚 A 制备的环氧树脂,当与固化剂反应
                                                                  及 Lig-ep-40 三 条 曲 线 的热 降 解。 图 5 为 各 体 系 的
                后,此时位于 910  cm    -1  的位置的环氧基吸收峰逐渐消
                                                                  DTG 曲线,也可以观察到随着酶解木质素替代双酚 A
                失,可以推测此时酶解木质素环氧树脂的环氧基与固
                                                                  含量逐渐增大,最快热分解温度也相应提高,最大提
                化剂发生反应,环氧基开环 ; 1  028  cm         -1  处的特征吸
                                                                  高到 375  ℃,残碳率提升 26%,表明热稳定性得到提
                收峰可以归因于亚甲基、甲氧基中 C—H 的伸缩振动,
                                                                  升。
                1  502  cm -1  处的吸收峰为 C—C 键的伸缩振动,3  400


                      年
                2025     第   51 卷                                                                      ·15·
   54   55   56   57   58   59   60   61   62   63   64
