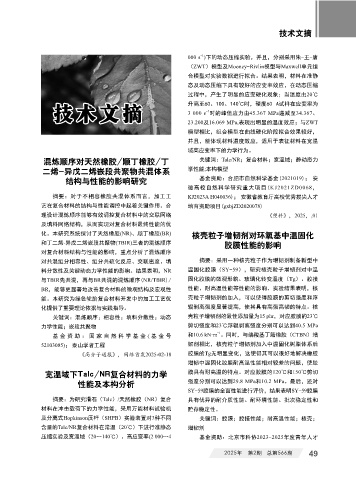

Page 77 - 《橡塑智造与节能环保》2025年2期

技术文摘

-1
000 s )下的动态压缩实验，并且，分别采用朱-王-唐
（ZWT）模型及Mooney-Rivlin模型与Maxwell单元组
合模型对实验数据进行拟合。结果表明，材料在准静
态及动态压缩下具有较好的应变率效应，在动态压缩
过程中，产生了明显的应变硬化现象；当温度由20℃
技术文摘 升高至60、100、140℃时，硬度60 A试样在应变率为
-1
3 000 s 时的峰值应力由45.367 MPa递减至34.367、
23.200及16.069 MPa,表现出明显的温度效应；与ZWT
模型相比，组合模型在曲线硬化阶段拟合效果较好，
并且，能体现材料温度效应，适用于表征材料在宽温
域高应变率下的力学行为。
混炼顺序对天然橡胶/顺丁橡胶/丁 关键词：Talc/NR；复合材料；宽温域；静动态力
二烯-异戊二烯嵌段共聚物共混体系 学性能;本构模型
结构与性能的影响研究 基金资助：合肥市自然科学基金(2021019)； 安
徽高校自然科学研究重大项目(KJ2021ZD0068，
摘要：对于不相容橡胶共混体系而言，加工工 KJ2023A H040036)； 安徽省教育厅高校优秀拔尖人才
艺在复合材料的结构与性能调控中起着关键作用。合 培育资助项目(gxbjZD2020078)
理设计混炼顺序能够有效调控复合材料中的交联网络 《塑料》，2025，,01
及填料网络结构，从而实现对复合材料最终性能的优
化。本研究系统探讨了天然橡胶(NR)、顺丁橡胶(BR) 核壳粒子增韧剂对环氧基中温固化

和丁二烯-异戊二烯嵌段共聚物(TBIR)三者的混炼顺序 胶膜性能的影响
对复合材料结构与性能的影响，重点分析了混炼顺序
对共混组分相容性、组分共硫化反应、交联密度、填 摘要：采用一种核壳粒子作为增韧剂制备新型中
料分散性及关键动态力学性能的影响。结果表明，NR 温固化胶膜（SY-59），研究核壳粒子增韧剂对中温

与TBIR先共混，再与BR共混的混炼顺序(NR/TBIR)/ 固化胶膜的微观形貌、玻璃化转变温度（Tg）、胶接
BR，能够更显著地改善复合材料的微观结构及宏观性 性能、耐高温性能等性能的影响。实验结果表明，核
能。本研究为绿色轮胎复合材料开发中的加工工艺优 壳粒子增韧剂的加入，可以使得胶膜的剪切强度和浮
化提供了重要理论依据与实践指导。 辊剥离强度显著提高，使其具有高强高韧的特点。核
关键词：混炼顺序；相容性；填料分散性；动态 壳粒子增韧剂的最佳添加量为15 phr，对应胶膜的23℃
力学性能；嵌段共聚物 剪切强度和23℃浮辊剥离强度分别可以达到40.5 MPa
-1
基金资助：国家自然科学基金 ( 基金号 和10.6 kN·m 。同时，与端羧基丁腈橡胶（CTBN）增
52103085)； 泰山学者工程 韧剂相比，核壳粒子增韧剂加入中温固化树脂体系后
《高分子通报》，网络首发2025-02-18 胶膜的Tg无明显变化，这使得其可以很好地解决橡胶
增韧中温固化胶膜耐高温性能相对较差的问题，使胶

宽温域下Talc/NR复合材料的力学 膜具有耐高温的特点。对应胶膜的120℃和150℃剪切
性能及本构分析 强度分别可以达到29.8 MPa和10.2 MPa。最后，还对
SY-59胶膜的全面性能进行评价，结果表明SY-59胶膜
摘要：为研究滑石（Talc）/天然橡胶（NR）复合 具有优异的耐介质性能、耐环境性能、批次稳定性和
材料在冲击载荷下的力学性能，采用万能材料试验机 贮存稳定性。
及分离式Hopkinson压杆（SHPB）实验装置对3种不同 关键词：胶膜；胶接性能；耐高温性能；核壳；
含量的Talc/NR复合材料在常温（20℃）下进行准静态 增韧剂
压缩实验及宽温域（20～140℃）、高应变率(2 000～4 基金资助：北京市科协2023-2025年度青年人才

2025年 第2期 总第566期 49
